电缆阻尼振荡波局放测试系统简介—— introduction

电缆振荡波局放测试系统（OWTS）是一种用于交联聚乙烯电力电缆现场局部放电试验的装置。对于现场试验，由于电力电缆容量大很难进行工频电压下的状态检测，直流电源不适用于XLPE电力电缆，采用超低频（0.1Hz）电源进行试验由于要求试验时间长可能会引发电缆中的新的缺陷。电缆振荡波局部放电检测和定位技术，是利用电缆本身的电容特性产生衰减振荡的交流高压波形，电源设备较轻，且能够有效检测和定位电缆局部放电处的位置而不对电缆造成伤害，因此受到越加广泛的应用。
电缆震荡波别称：振荡波局放测试仪系统电缆振荡波局放测试电缆故障震荡波综合测试仪电缆故障振荡波测试仪电缆障碍振荡波局放综合测试仪

电缆阻尼振荡波局放测试系统参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

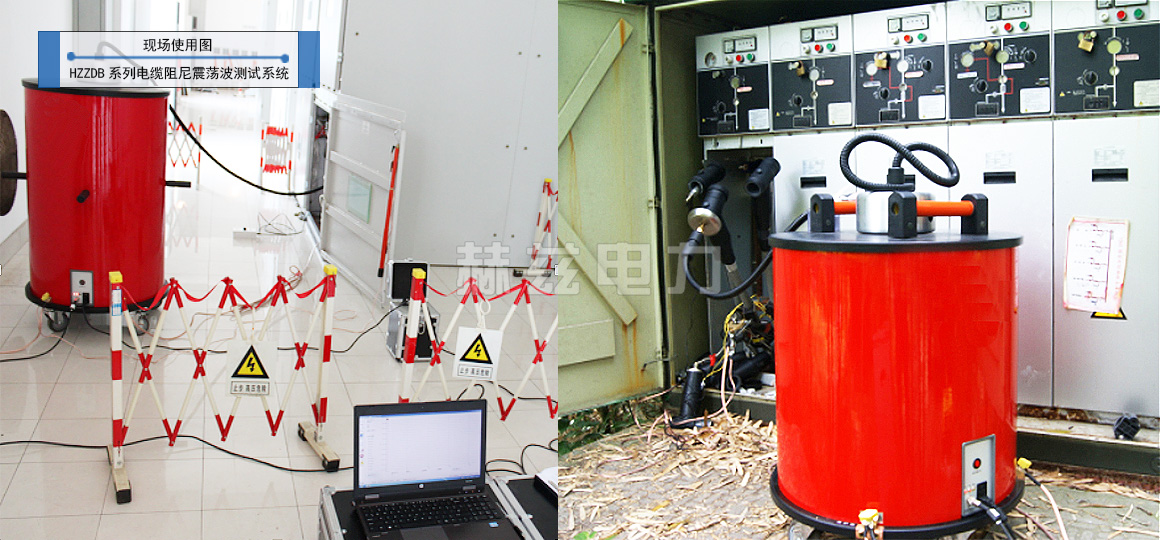

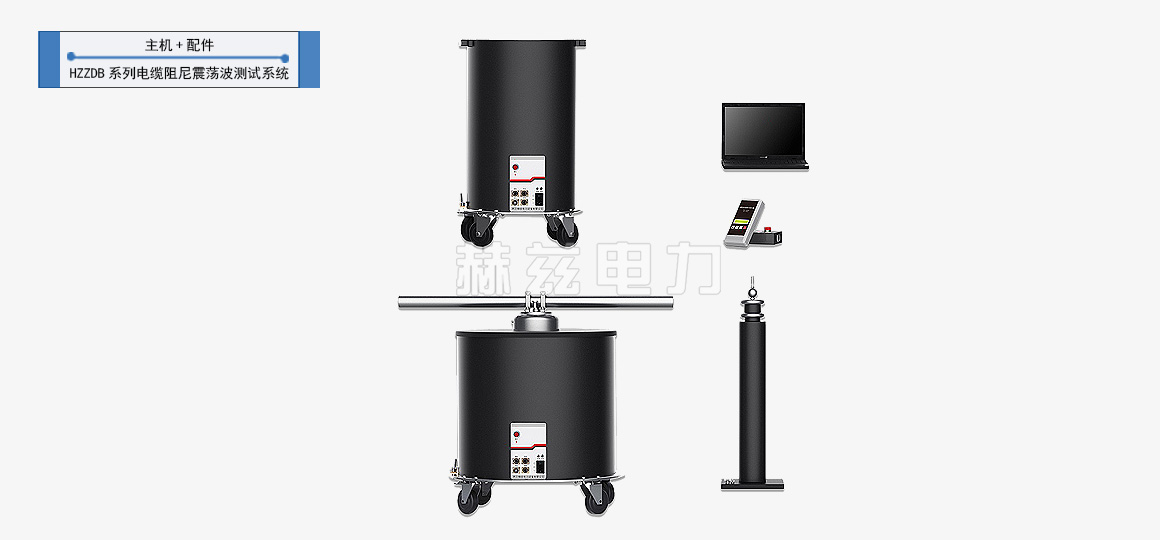

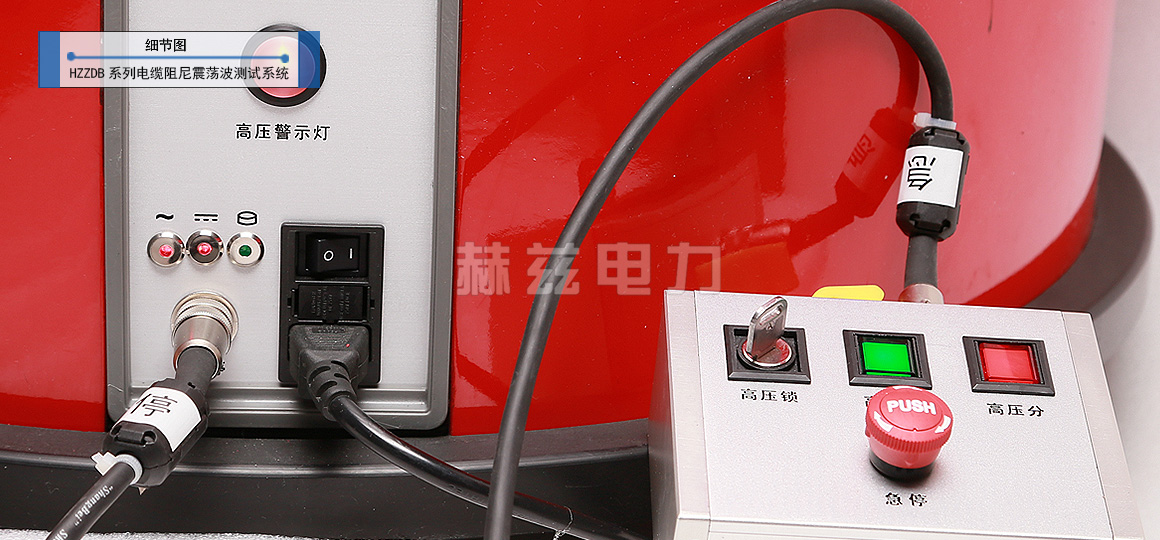

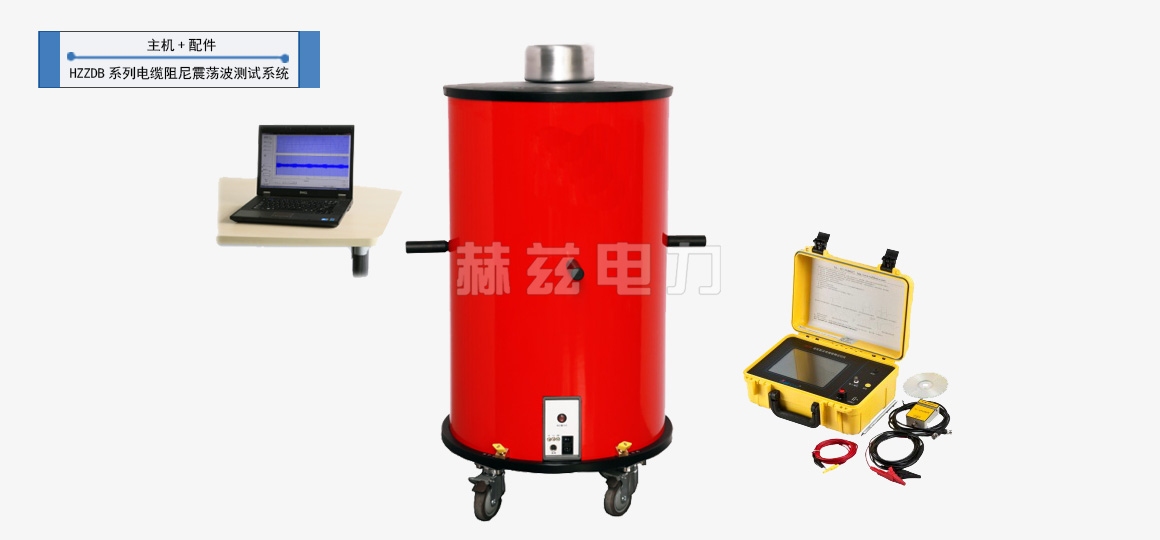

阻尼振荡波单元为一体化设计，内含高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。
测控主机协调整个系统的运行，通过无线网络和阻尼振荡波单元进行通信，控制阻尼振荡波单元运行，并采集、存储和分析分压器/耦合器采集的阻尼振荡波信号和局放信号。

型号	HZZDB-60	HZZDB-30
供电电源	220VAC±10%，50Hz	220VAC±10%，50Hz
振荡波输出最大电压	30kV	60kV
振荡频率范围	20Hz~300Hz	20Hz~300Hz
测试电缆长度范围	200m~20km	200m~20km
高压充电电流	5mA	5mA
高压开关	触发方式：激光触发高压开关	触发方式：激光触发高压开关
高压开关控制	导通时间：1µs	导通时间：1µs
	开关导通电阻：小于1Ω	开关导通电阻：小于1Ω
	光纤通信	光纤通信
局放测量范围	1pC~100nC	1pC~100nC
局放水平检测与带宽	符合国际电工委员会IEC60270标准	符合国际电工委员会IEC60270标准
局放定位带宽	150kHz~45MHz自动调节	150kHz~45MHz自动调节
局放定位测量精度	电缆全长1 % (最小分辨率2m)	电缆全长1 % (最小分辨率2m)
介质损耗测量范围	0.1 %~10 %	0.1 %~10 %
局放实时采样率	100MHz	100MHz
局放采样存储深度	32MB（可记录300ms数据长度）	32MB（可记录300ms数据长度）
控制方式	无线控制	无线控制
局放校准模式	自动/手动	自动/手动
校准模式下时域脉冲反射定位接头功能	自动锁定接头位置	自动锁定接头位置

电缆阻尼振荡波局放测试系统功能 —— Features

● 基于阻尼振荡电压（DAC）的局放测试。
● 依据 IEC 60270 标准进行局放等级测量。
● 测试频率（有效性）接近于50Hz工频电压。
● 加压时间短，是无损的测试方法。
● 高精度数据采集模块进行测量和数据采集。
● 可同时检测介损值、电缆电容等参数。
● 控制系统采用笔记本电脑, WIN XP系统、无线通讯模块（WLAN ）。
● 带有接头自动校准模式。
● 自动调节系统参数来优化测试灵敏度。
● 应用数理统计方法分析定位局放点，并在线处理数据。
● 菜单引导式操作界面。
● 便携式设计，重量轻，易于操作和使用。
● 运输方便，现场布置简单。
