说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

安全工器具耐压试验装置（手动）简介—— introduction

　　HZNYZ-A 10KV安全工器具耐压试验装置是武汉赫兹电力依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，安全工器具耐压试验装置有效地解决了以往不规范的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全。

　　绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术条件》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

安全工器具耐压试验装置（手动）参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

额定容量：5kVA
输入电压：AC220V±10%50Hz±1
输出电压：0-50kV
低压电流：0-25A
泄漏电流：0-100.0mA
计时范围：0-99H
环境温度：－20℃至50℃

附表1：常用电气绝缘工具试验标准
表1 电容型验电器的试验项目、周期和要求

序号	项目	周期	要求				说明
1	起动电压试验	1年	起动电压值不高于额定电压的40%，不低于额定电压的15%。				试验时接触电极应与试验电极相接触
2	工频耐压试验	1年	额定电压 kV	试验长度 m	工频耐压 kV
			额定电压 kV	试验长度 m	1min	5min
			10	0.7	45	─
			35	0.9	95	─
			63	1.0	175	─
			110	1.3	220	─
			220	2.1	440	─
			330	3.2	─	380
			500	4.1	─	580

表2 携带型短路接地线的试验项目、周期和要求

序号	项目	周期	要求			说明
1	成组直流电阻试验	不超过5年	在各接地线鼻之间测量直流电阻，对于25mm²、35 mm²、50 mm²、70 mm²、95 mm²、120 m²的各种截面，平均每米的电阻值应分别小于0.79mΩ、0.56 mΩ、0.40 0.28 mΩ、0.21 mΩ、0.16 mΩ			同一批次抽测，不少于2条，接线鼻与软导线压接的应做该试验
2	操作棒的工频耐压试验	1年	额定电压 kV	工频耐压 kV		试验电压加护环与紧固头之间
			额定电压 kV	1min	5min
			10	45	─
			35	95	─
			63	175	─
			110	220	─
			220	440	─
			330	─	380
			500	─	580

表3 绝缘杆的试验项目、周期和要求

序号	项目	周期	要求				说明
1	工频耐压试验	1年	额定电压 kV	试验长度 m	工频耐压 kV
			额定电压 kV	试验长度 m	1min	5min
			10	0.7	45	─
			35	0.9	95	─
			63	1.0	175	─
			110	1.3	220	─
			220	2.1	440	─
			330	3.2	─	380
			500	4.1	─	580

表5 核相器的试验项目、周期和要求

序号	项目	周期	要求				说明
1	连接导线绝缘强度试验	必要时	额定电压 kV	工频耐压 kV	持续时间 min		浸在电阻率小于100Ω•m水中
			10	8	5
			35	28	5
2	绝缘部分工频耐压试验	1年	额定电压 kV	试验长度 m	工频耐压 kV	持续时间 min
			10	0.7	45	1
			35	0.9	95	1
3	电阻管泄漏电流试验	半年	额定电压 kV	工频耐压 kV	持续时间 min	泄漏电流 mA
			10	10	1	≤2
			35	35	1	≤2
4	动作电压试验	1年	最低动作电压应达0.25倍额定电压

表6 绝缘罩的试验项目、周期和要求

序号	项目	周期	要求			说明
1	工频耐压试验	1年	额定电压 kV	工频耐压 kV	持续时间 min
			6～10	30	1
			35	80	1

表7 绝缘隔板的试验项目、周期和要求

序号	项目	周期	要求			说明
1	表面工频耐压试验	1年	额定电压 kV	工频耐压 kV	持续时间 min	电极间距离300mm
			6～10	60	1
2	工频耐压试验	1年	额定电压 kV	工频耐压 kV	持续时间 min
			6～10	30	1
			35	80	1

表8 绝缘胶垫的试验项目、周期和要求

序号	项目	周期	要求			说明
1	工频耐压试验	1年	额定电压 kV	工频耐压 kV	持续时间 min	使用于带电设备区域
			高压	15	1
			低压	3.5	1

表9 绝缘靴的试验项目、周期和要求

序号	项目	周期	要求			说明
1	工频耐压试验	半年	工频耐压 Kv	持续时间 min	泄漏电流 mA
			25	1	≤10

表10 绝缘手套的试验项目、周期和要求

序号	项目	周期	要求				说明
1	工频耐压试验	半年	电压等级	工频耐压 kV	持续时间 min	泄漏电流 m
			高压	8	1
			低压	2.5	1

安全工器具耐压试验装置（手动）功能 —— Features

1．高压电压、低压电流、6路泄漏电流共8路测量方式，高精度泄漏电流表和高灵敏度的过流保护器。
2．实时显示高压电压、低压电流、6路泄漏电流及时间，显示直观明了。
3．安全工器具耐压试验装置采用移动式控制台，接线和检测简单，布局合理可靠，移动拆装灵活。
4．手动操作方式，提高了产品的安全性、可靠性。
5．安全工器具耐压试验装置具有零位指示、电源指示、工作指示、计时指示等功能。
6．完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能。
7．安全工器具耐压试验装置采用新型时间继电器，计时范围更广（1S～99H）。
8．安全工器具耐压试验装置采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
9．可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

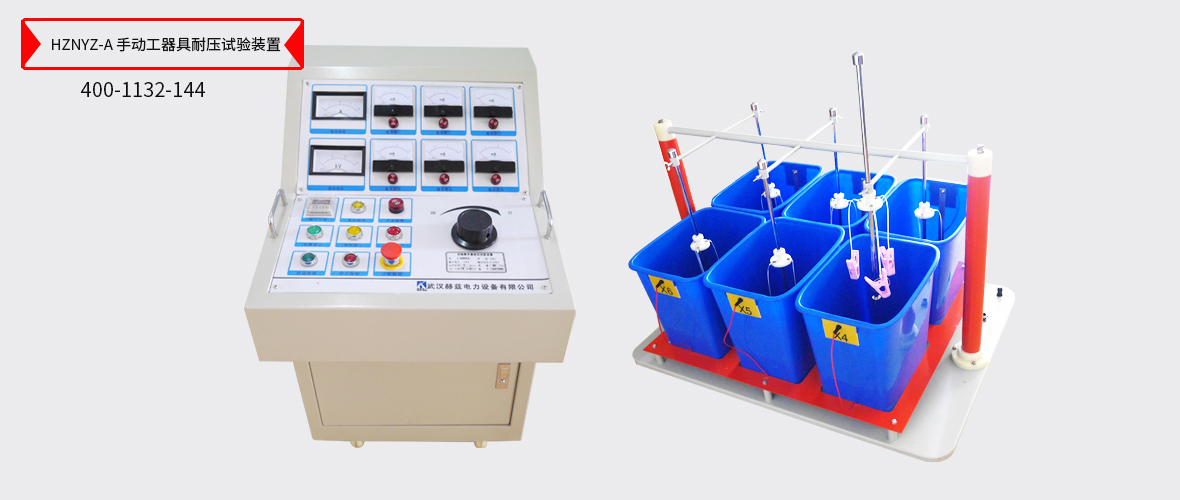

10．多路泄漏独立测量、分离式绝缘水槽，能准确判断被试品的绝缘情况。
11．电极采用不锈钢材质加工，表面镀涂CU/EpNi5bc工艺，使表面放电小于10pC。

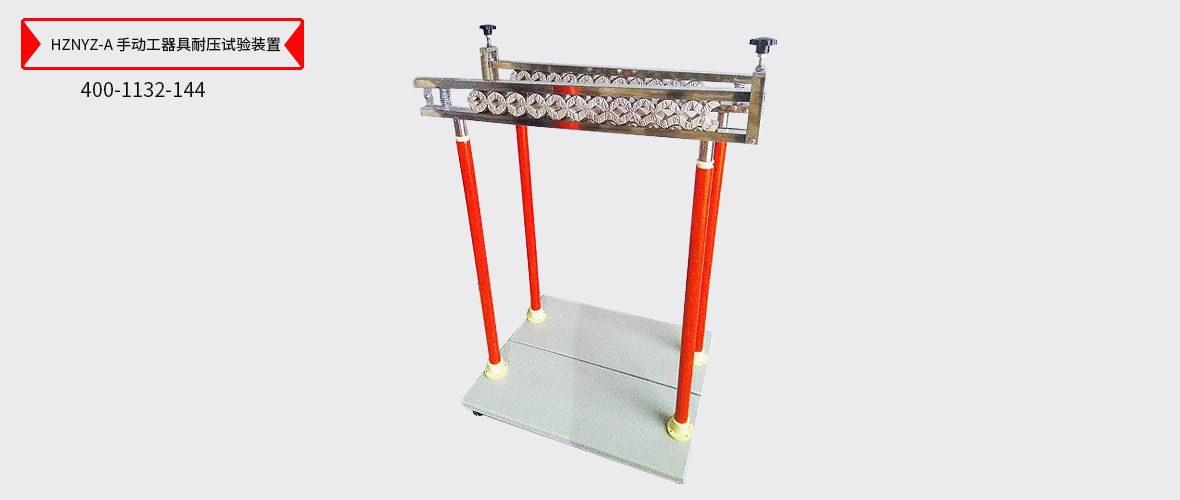

12．安全工器具耐压试验装置配备绝缘杆和验电器的泄露试验支架可做绝缘杆的工频耐压和泄露试验。

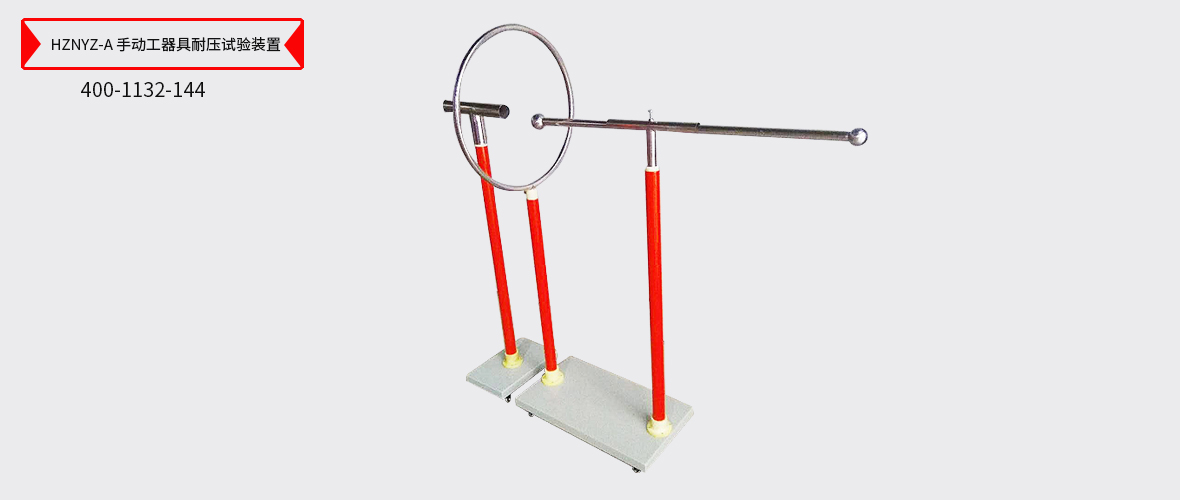

13．安全工器具耐压试验装置配备验电器功能检测装置可以对验电器的起动电压、同相、反相干扰电场的影响进行试验。
14．安全工器具耐压试验装置仪器与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
