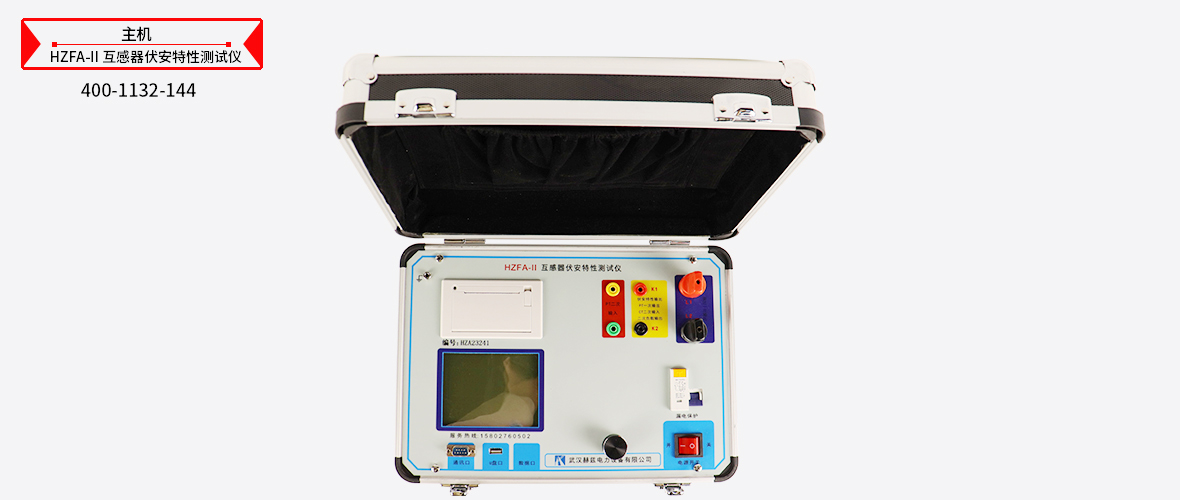

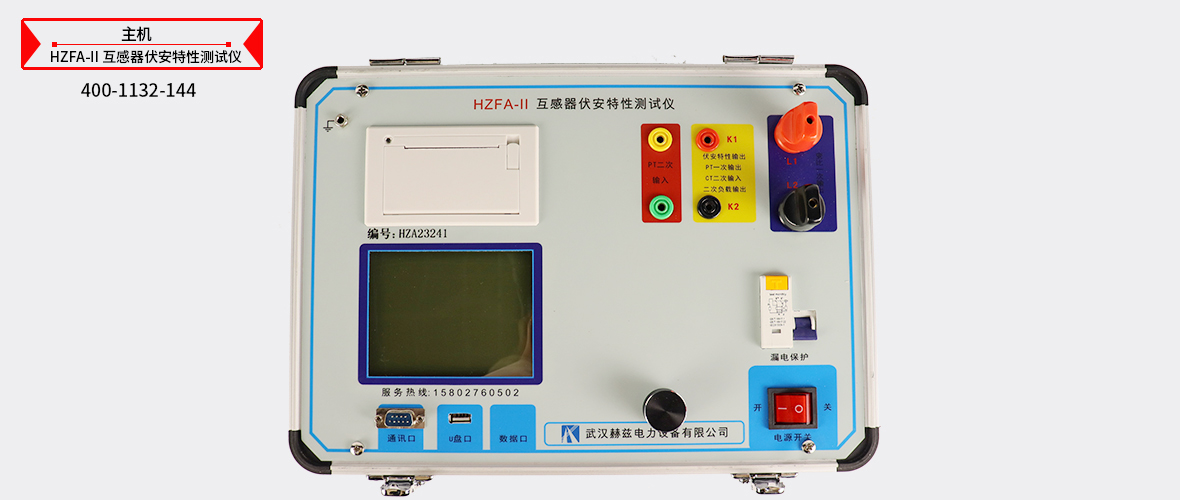

互感器伏安特性测试仪

HZFA-II

HZFA-II 互感器伏安特性测试仪是一款全自动化的CT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。仪器采用进口核心器件，严格的制造工艺，保证产品性能稳定可靠；

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

互感器伏安特性测试仪简介—— introduction

仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强大，自动计算并给出测试结果；自带U盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简便高效，减轻测试人员工作负担；仪器自带微型打印机，可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

产品别称：PT伏安特性综合测试仪、PT互感器综合测试仪、PT互感器特性测试仪、PT互感器综合特性测试仪、PT伏安特性测试仪

互感器伏安特性测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

	输入电压	输出最高电压	输出最大电流			功率	测量精度
CT伏安输出	220V	0—1000V	20A			3KVA	< 0.5%
PT伏安输出	220V	0—330V				3KVA	< 0.5%
CT变比输出	220V	0-8V	0—600A			―――	< 0.5%
PT变比输出	220V	0—1000V	―――			―――	< 0.5%
CT 变比测量	比值最高显示：999.9K:5/1						< 0.5%
PT 变比测量	比值最高显示：999.9K:100、150、100/3、100/√3						< 0.5%
二次通流	电流：0-200A时间：5分钟			二次耐压	电压：0-1000V时间：5分钟
工作温度	-10～55℃			工作电压	AC220V（±20％）50HZ
测试仪主机体积	350×240×270			主机重量	20Kg

互感器伏安特性测试仪功能 —— Features

● 全自动型测试仪
需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
快捷、简单、精确、方便。
● 功能全面
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”， “二次负载”，“二次回路”，“二次耐压”，退磁功能。
内设功能状态说明，无需说明书，极易操作、掌握。
● 输出电压高、容量大
伏安特性试验：220V单机最大输出电压高达1000V.变比测试：最大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
调压分辨率最小可以达到0.15V

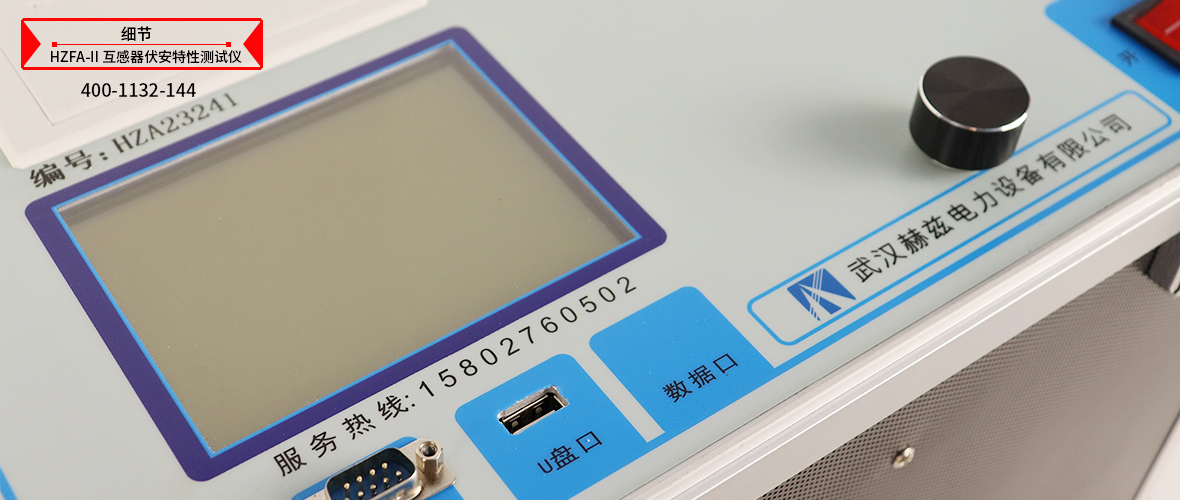

● 大屏幕全汉化图形界面、旋转鼠标操作
测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
操作采用我公司独创的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
● 附加功能全面
带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
具有完善的数据查询、浏览、打印、清空等功能。
拐点自动计算功能，试验数据筛选打印功能。
背光软件调整功能；自带日期/时间功能。
带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
带有U盘接口，可通过接口将数据上传至电脑保存、显示编辑、打印。
单机一体化，重量轻，仅重20Kg，方便携带，便于流动试验。
