直流高压发生器

ZGF

武汉赫兹电力是直流高压发生器厂家，生产的ZGF系列直流高压发生器（简称：直高发）是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。ZGF直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

直流高压发生器简介—— introduction

直流高压发生器主要用于直流耐压现场试验，同时还可以进行氧化锌避雷器直流参考电压试验及泄漏电流试验、缘电缆直流耐压试验和泄漏电流试验。
【别名】直流高压发生器、分体式直流高压发生器、高压直流发生器、60kV直流高压发生器、120kV直流高压发生器、200kV直流高压发生器、300kV直流高压发生器

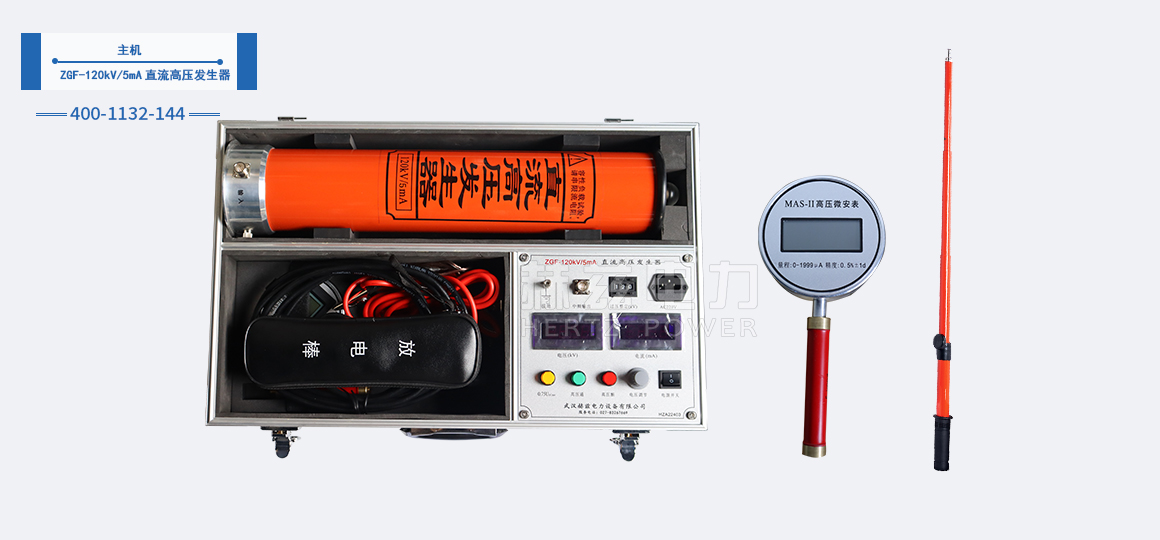

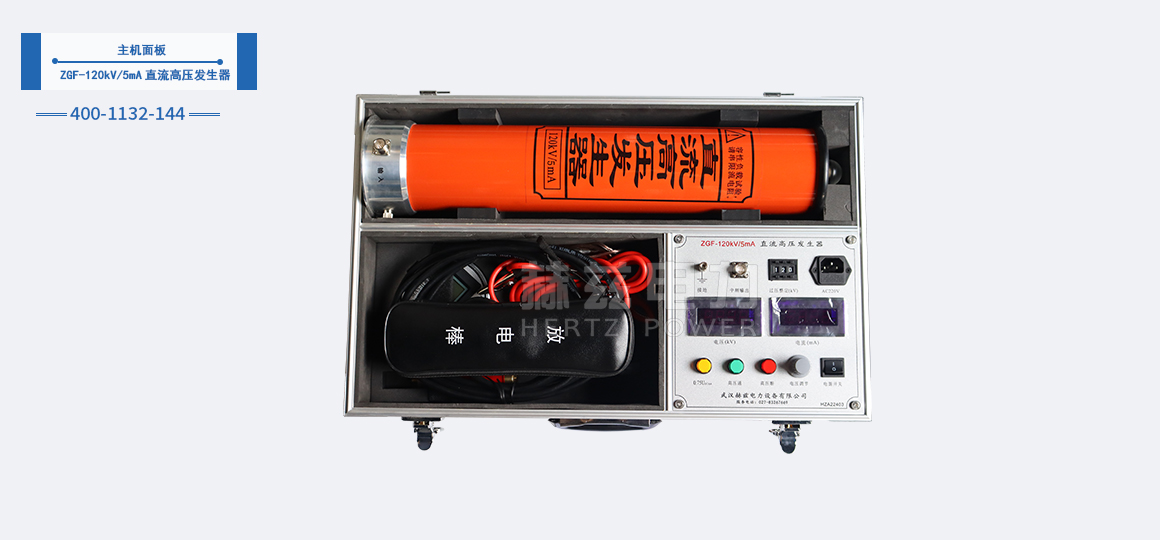

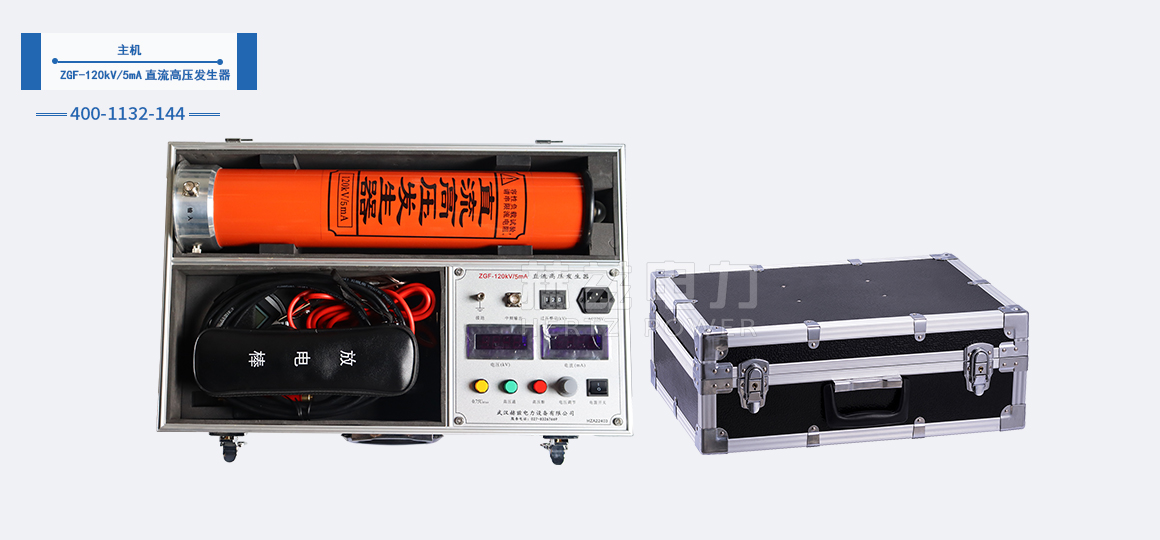

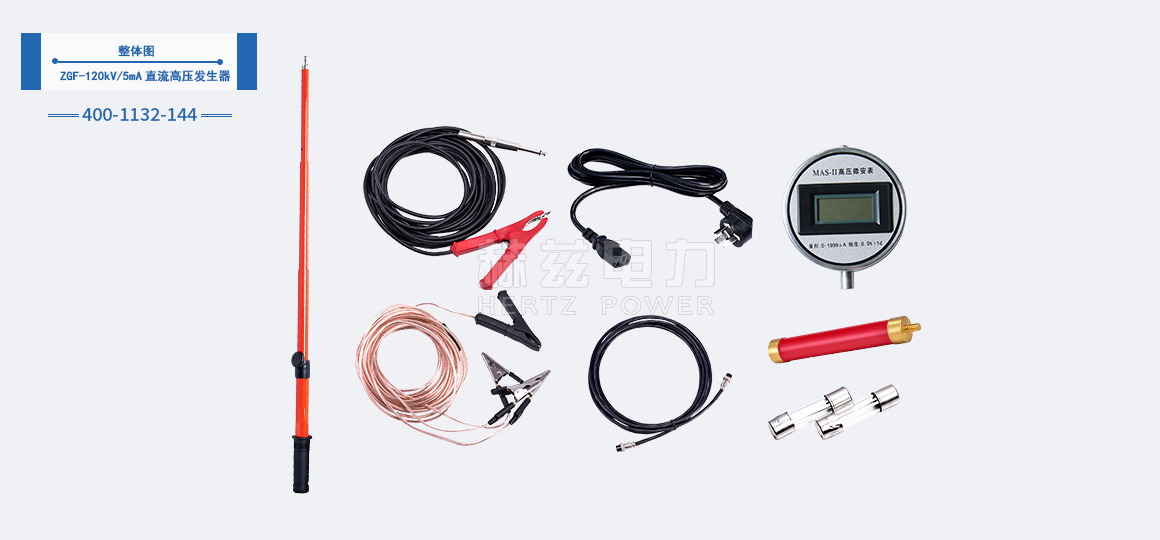

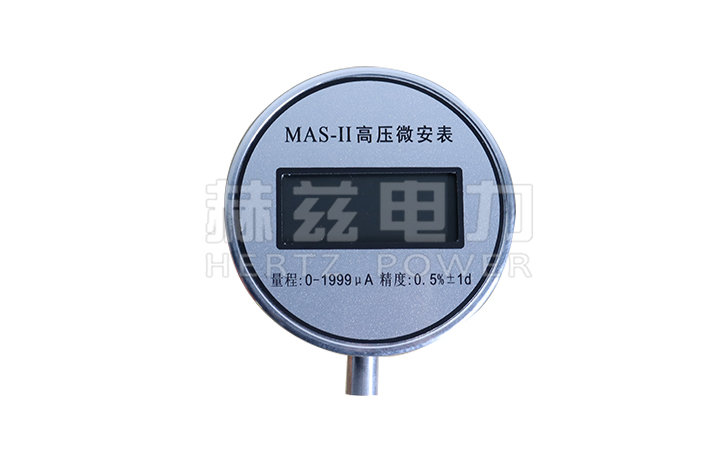

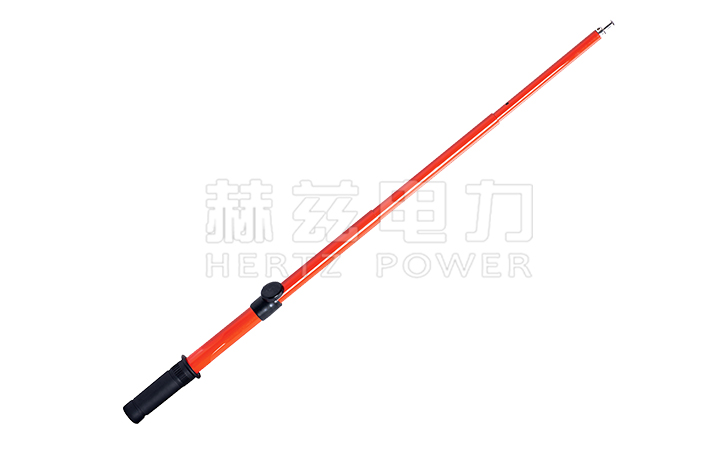

【组成】直流高压发生器由控制箱、倍压筒、均压罩、微安表、限流电阻、放电棒5个部分组成。
武汉赫兹电力是直流高压发生器厂家，生产的ZGF系列直流高压发生器（简称：直高发）是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。ZGF直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

直流高压发生器参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

ZGF（系列）直流高压发生器 - 选型表

60kV			120kV			200kV			300kV
60kV/2mA	60kV/5mA	60kV/10mA	120kV/2mA	120kV/5mA	120kV/10mA	200kV/2mA	200kV/3mA	200kV/5mA	300kV/2mA	300kV/5mA	300kV/10mA
一体式直流高压发生器						分体式直流高压发生器
 了解一下			 了解一下			 了解一下			 了解一下

直流高压发生器 - 基本参数

精度（电压、电流）	±(1.0%读数＋2个字)
纹波系数	≤0.5%
电压稳定度	电源电压±10%时，≤1%
过载能力	空载电压可超出额定电压10%使用10分钟，最大充电电流为1.25倍额定电流
带电容负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
运行时间	间断使用：额定负载30分钟
	1.1倍额定电压使用：10分钟

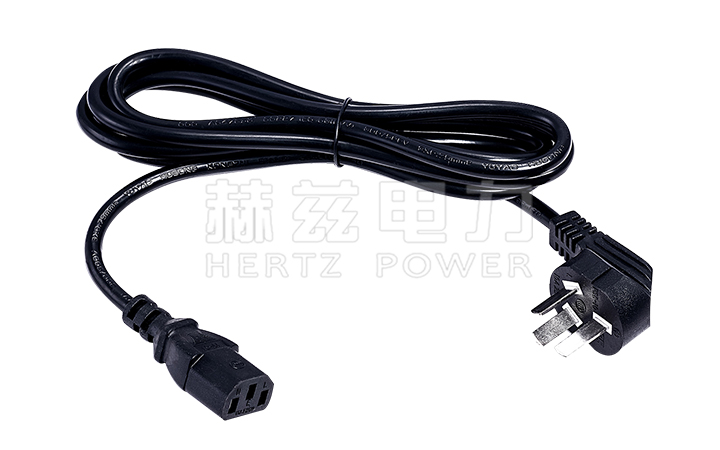

供电电源	单相AC 220V±10%、50Hz（60Hz）
工作环境	温度：-10℃～+40℃，湿度：室温为25℃时不大于85%（无凝露）
倍压筒特点	电气绝缘倍压筒、空气绝缘、无泄漏之虑

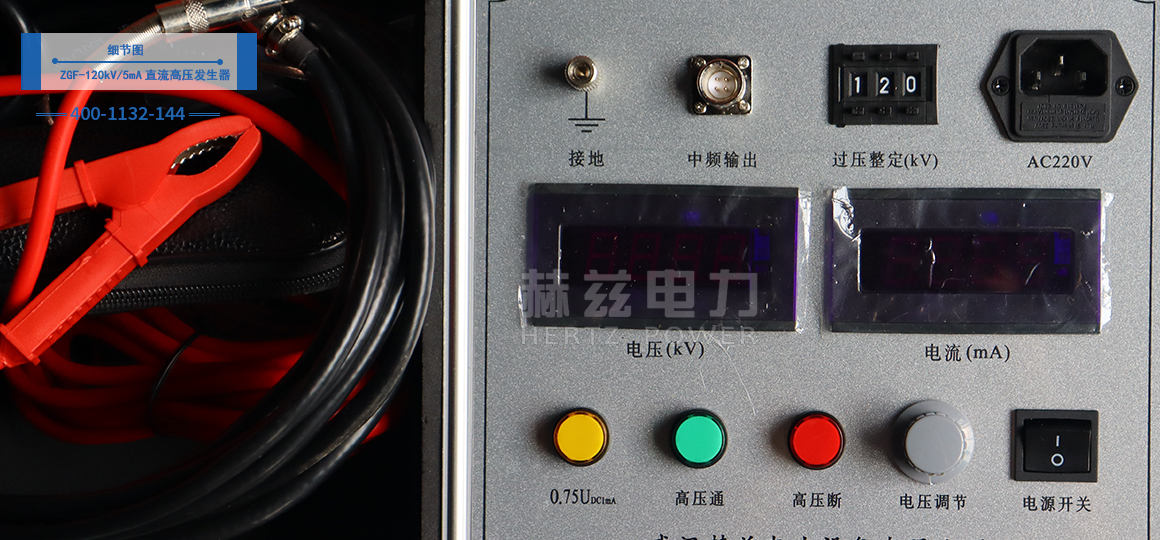

操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等保护功能。过压保护采用数字拨码开关，一目了然
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权。

应用
【选型一】：氧化锌避雷器直流参考电压和泄漏电流试验

避雷器额定电压 kV	10kV	35kV	66kV	110kV	220kV
直流参考电压 kV	28kV	90kV	135kV	168kV	314kV
直流高压发生器 kV / mA	60kV/2mA	120kV/2mA	200kV/2mA	200kV/2mA	400kV/3mA

【选型二】：根据变电站电压等级选择

变电站电压等级 kV	10kV	35kV	66kV	110kV	220kV	330kV
最高试验电压 kV	47kV	105kV	135kV	192kV	305kV	大于400kV
直流高压发生器 kV / mA	60kV/2mA	120kV/2mA	200kV/2mA	200kV/2mA	400kV/3mA	800kV/10mA

【选型三】：根据承修承试资质级别选择

承修承试级别	五级承试（5级）	四级承试（4级）	三级承试（3级）	二级承试（2级）	一级承试（1级）
最高试验电压 kV	28kV	90kV	168kV	305kV	大于400kV
直流高压发生器 kV / mA	60kV/2mA	120kV/2mA	200kV/2mA	400kV/3mA	800kV/10mA

【选型四】：纸绝缘电缆直流耐压试验和泄漏电流试验

电缆额定电压 Uo / U kV	3.6 / 6	6 / 6	6 / 10	8.7 / 10	21 / 35	26 / 35
直流试验电压 kV	17kV	30kV	40kV	47kV	105kV	130kV
直流高压发生器 kV / mA	60kV/2mA	60kV/2mA	60kV/2mA	60kV/2mA	120kV/3mA	200kV/5mA

【选型五】：自容式充油电缆主绝缘直流耐压试验和泄漏电流试验

电缆额定电压 Uo / U kV	48 / 66	64 / 110	127 / 220	190 / 330	290 / 500
直流试验电压 kV	175kV	275kV	475kV	585kV	775kV
直流高压发生器 kV / mA	200kV/3mA	300kV/5mA	500kV/5mA	600kV/5mA	800kV/10mA

【选型六】：橡塑绝缘电缆直流耐压试验和泄漏电流试验

电缆额定电压 Uo / U kV	6 / 10	8.7 / 10	21 / 35	26 / 35	48 / 66	64 / 110	127 / 220
直流试验电压 kV	26kV	37kV	63kV	78kV	144kV	192kV	305kV
直流高压发生器 kV / mA	60kV/2mA	60kV/2mA	120kV/5mA	120kV/5mA	200kV/5mA	200kV/10mA	400kV/5mA

直流高压发生器功能 —— Features

● 机箱采用铝合金机箱。
● 采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
● 直流高压发生器升压电位器零起升压。
● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
● 过压保护采用拔码设定，一目了然，误差±1%。
● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
