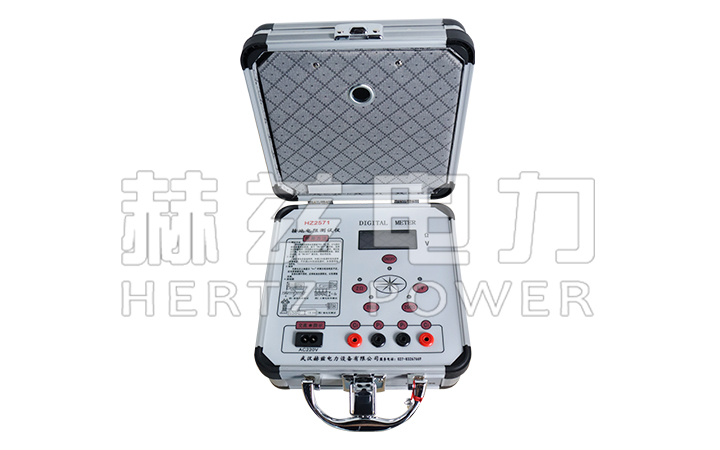

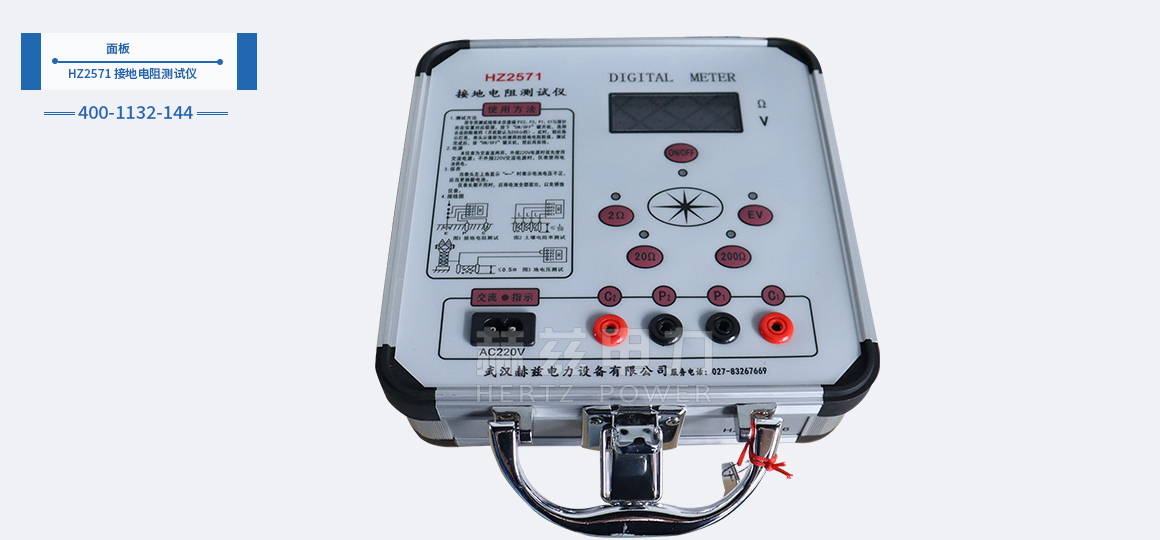

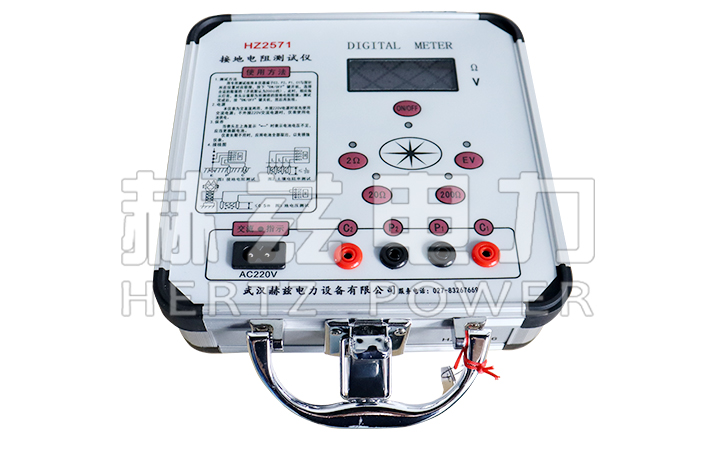

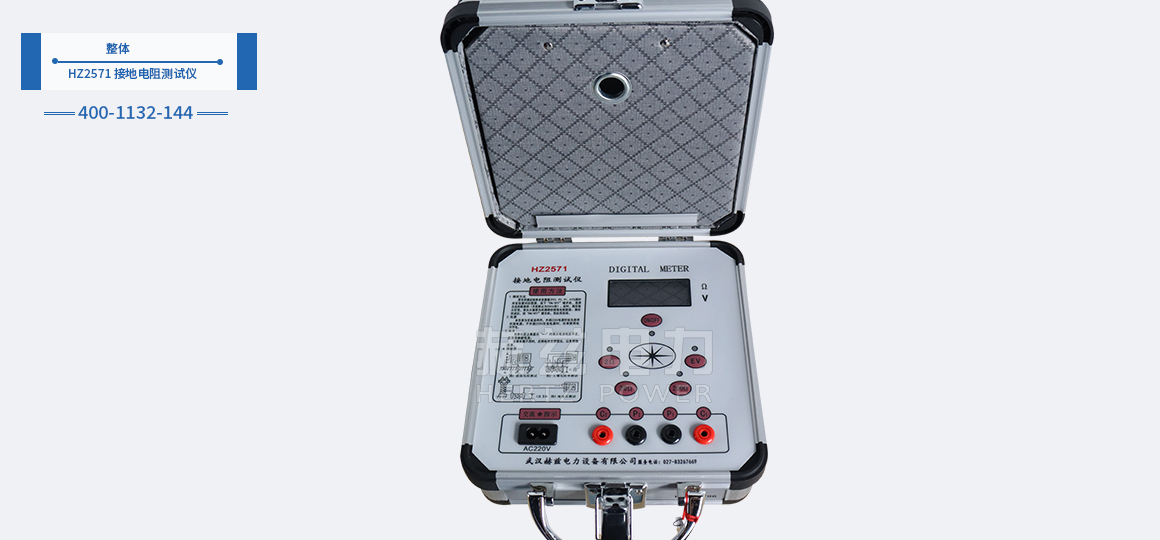

接地电阻测量仪

HZ-2571

本HZ2571接地电阻测试仪摒弃传统的人工手摇发电工作方式，接地电阻测试仪采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

接地电阻测量仪简介—— introduction

数字接地电阻测量仪

接地电阻测试仪工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

本接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

接地电阻测试仪产品别称：数字接地电阻测试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻测试仪、数字接地电阻表

接地电阻测量仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

使用条件	环境温度	0℃～+45℃
使用条件	相对湿度	≤85%
测量范围及恒流值（有效值）	电阻	0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)
测量范围及恒流值（有效值）	电压	AC 0～19.99V
测量精度及分辨率	精度	0～0.2Ω≤±3%±1d 0.2Ω～199.9Ω≤±1.5%±1d 1～19.99V≤±3%±1d
测量精度及分辨率	分辨率	0.001Ω、0.01Ω、0.1Ω、0.01V
辅助接地电阻及地电压引起的测量误差	允许辅助接地电阻RC（C1与C2之间）	<1.8KΩ
	RP（P1与P2之间）	<40KΩ误差≤±5%
	允许地电压	≤5V（工频有效值）误差≤±5%
电源及功耗	最大功率损耗	≤2W

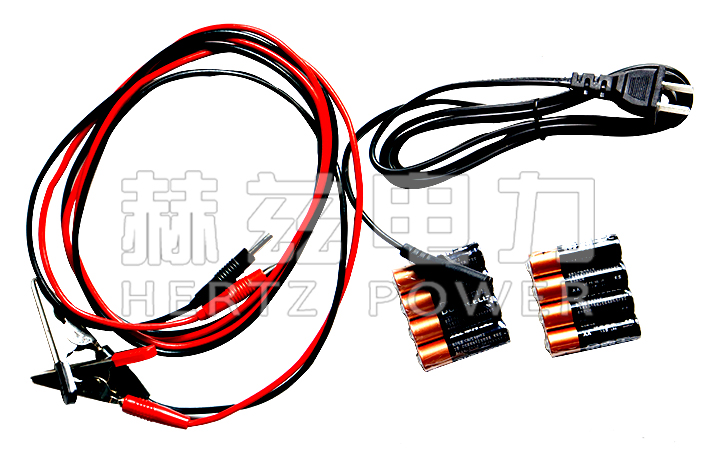

	电源	6.8V~9V（6节5#镉镍可充电电池），或外接220V交流电源
	体积	220mm×200mm×105mm
	重量	≤1.4kg

接地电阻测量仪功能 —— Features

● 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。
● 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
● 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。

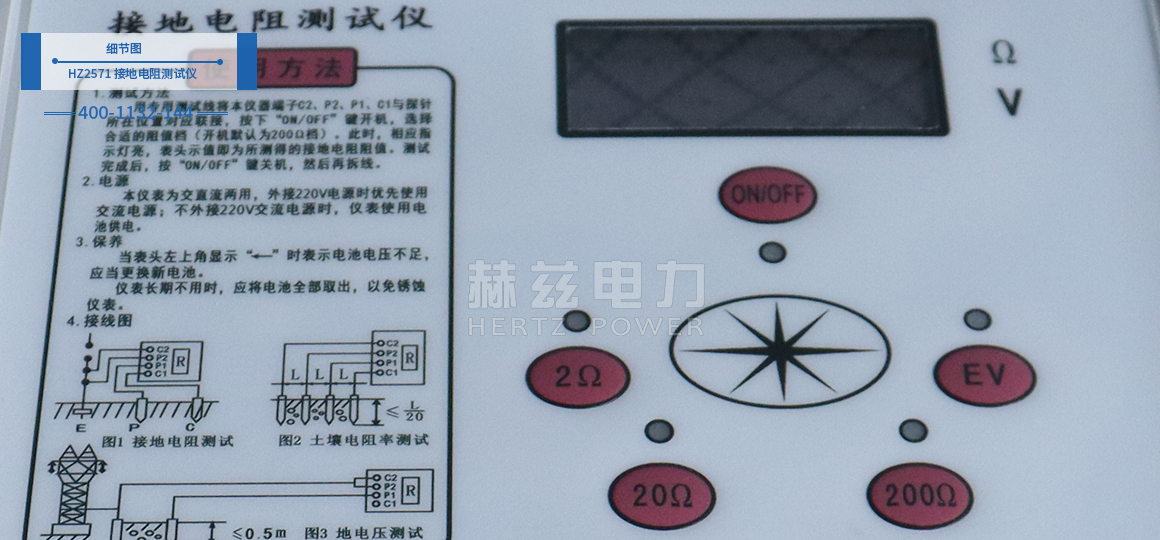

● 本接地电阻测试仪不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。
● 如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
