接地电阻测试_接地装置试验_接地装置预防性试验 / Solution

返回列表

接地装置试验、接地装置预防性试验

接地装置预防性试验包括有效性及非有效性接地系统的电力设备的接地电阻、有架空地线的线路杆塔的接地电阻试验

说明

接地装置也称接地一体化装置:把电气设备或其他物件和地之间构成电气连接的设备。(建筑电气施工技术)。接地装置由接地极 (板)、接地母线( 户内、户外)、接地引下线( 接地跨接线)、构架接地组成。它被用以实现电气系统与大地相连接的目的。与大地直接接触实现电气连接的金属物体为接地极。它可以是人工接地极,也可以是自然接地极。对此接地极可赋以某种电气功能,例如用以作系统接地、保护接地或信号接地。接地母排是建筑物电气装置的参考电位点,通过它将电气装置内需接地的部分与接地极相连接。它还起另一作用,即通过它将电气装置内诸等电位联结线互相连通,从而实现一建筑物内大件导电部分间的总等电位联结。接地极与接地母排之间的连接线称为接地极引线。

接地装置预防性试验包括有效性及非有效性接地系统的电力设备的接地电阻、有架空地线的线路杆塔的接地电阻试验

项目、周期及要求

表一:接地装置有效接地系统的电力设备的接地电阻

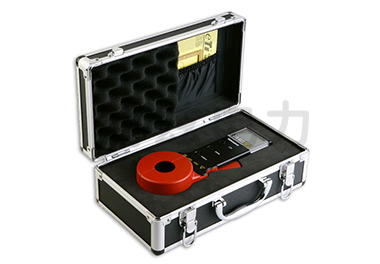

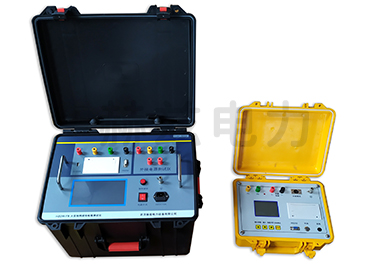

推荐产品:HZDW-5A地网接地电阻测试仪、ETCR钳形接地电阻测试仪
周期 要求 说明
  1) 不超过6年
  2) 可以根据该接地网挖开检查的结果斟酌延长或缩短周期
R≤2000/I或R≤0.5Ω,(I>4000A时)式中;
I-经接地网流入地中的短路电流,A;
R-考虑到季节变化的最大接地电阻,Ω;
1)测量接地电阻时,如在必须的最小布极范围内土壤电阻率基本均匀,可采用各种补偿法,否则,应采用运离法
2)在高土壤电阻率地区,接地电阻如按规定值要求,在技术经济上极不合理时,允许有较大的数值。但必须采取措施以保证发生接地短路时,在该接地网上
  a. 接触电压和跨步电压均不超过允许的数值
  b. 不发生高电位引外和低电位引内
  c. 3~10kV阀式避雷器不动作
 3)在预防性试验前或每3年以及必要时验算一次/值,并校验设备接地引下线的热稳定。
表二:接地装置非有效接地系统的电力设备的接地电阻
推荐产品:HZDW-5A地网接地电阻测试仪、ETCR钳形接地电阻测试仪
周期 要求
  1) 不超过6年
  2) 可以根据该接地网挖开检查的结果斟酌延长或缩短周期
 1)当接地网与1kV及以下设备共用接地时, 接地电阻R≤120/I
 2)当接网仅于1kV以上设备时,接地电阻R≤250/I
 3)在上述任一情况下,接地电阻一般不得大于10Ω式中:
           I - 经接地网流入地中的短路电流,A;
           R-考虑到季节变化最大接地电阻,R;
表三:有架空地线的线路杆塔的接地电阻试验
推荐产品:HZDW-5A地网接地电阻测试仪、ETCR钳形接地电阻测试仪
周期 要求 说明
 1) 发电厂或变电所进出线1-2km内的杆塔1~2年
 2) 其它线路杆塔不超过5年
当杆塔高度在40m以下时,按下列要求,如杆塔高度达到或超过40m时,则取下表值的50%,但当土壤电阻率大于2000Ω·m,接地电阻难以达到15Ω时可以增加至20Ω 对于高度在40m以下的杆塔,如土壤电阻率很高,接地电阻难以降到30Ω时,可采用6~8根总长不超过500m放射形接地体或连续伸长接地体,其接地电阻可不受限制。但对于高度达到或超过40m的杆塔,其接地电阻也不宜超过20Ω
土壤电阻率 Ω·m 接地电阻 Ω
100及以下 10
100~500 15
500~1000 20
1000~2000 25
2000以上 30
