钳形接地电阻测试仪

ETCR

ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

钳形接地电阻测试仪简介—— introduction

ETCR系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。
ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

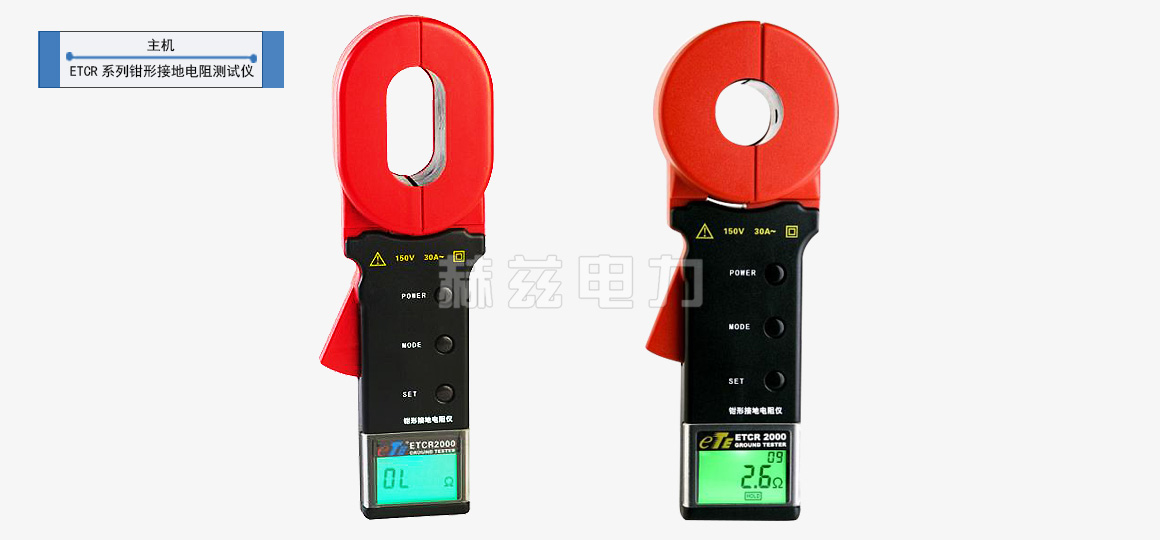

ETCR系列钳形接地电阻仪有长钳口及圆钳口之分，见图。长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
ETCR2000型钳表已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号：CE13.2263。它可应用于相应的易燃易爆环境中。

钳形接地电阻测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

1．系列型号

型号	钳口规格（mm）		电阻量程（Ω）		电流量程（A）	防爆功能	存储 99组	声光报警	说明
型号	圆:Φ32	长:32×65	0.01-200	0.01-1200	0-20A	防爆功能	存储 99组	声光报警	说明
ETCR2000+		√		√			√	√	基型
ETCR2000A+		√	√				√	√	实用型
ETCR2000B+		√		√		√	√	√	防爆型
ETCR2000C+		√		√	√		√	√	多功能
ETCR2100+	√			√			√	√	基型
ETCR2100A+	√		√				√	√	实用型
ETCR2100B+	√			√		√	√	√	防爆型
ETCR2100C+	√			√	√		√	√	多功能

2．量限及准确度

测量模式	测量范围	分辨力	准确度
电阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
*电流	0.00mA -9.95mA	0.05mA	±（2.5%＋1mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋10mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-20.0A	0.1 A	±（2.5%＋0.5A）

3．技术规格

电阻量程	0.01Ω-1200Ω
*电流量程	0.00mA-20.0A
电阻分辨率	0.001Ω
*电流分辨率	0.05mA
数据存储	99组
声光报警	“嘟--嘟--嘟--”报警声，按AL键开、关
报警临界值设定范围	电阻：1-199Ω； *电流：1-499mA
电源	6VDC（4节5号碱性干电池）
工作温湿度	-20℃-55℃；10％RH-90％RH
液晶显示器	4位LCD数字显示，长宽47mm×28.5mm
钳口尺寸	长钳口65mm×32mm；圆钳口Φ32mm
钳口张开尺寸	长钳口35mm;圆钳口32mm
钳表质量	长钳口1160g;圆钳口1120g(含电池)
钳表尺寸	长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm
防爆标志	Exia Ⅱ BT3 Ga
保护等级	双重绝缘
结构特点	钳形CT
换档	全自动换档
外部磁场、电场	＜40A/m；＜1V/m
单次测量时间	0.5秒
电阻测量频率	＞1KHz
*被测电流频率	50/60Hz自动

钳形接地电阻测试仪功能 —— Features

● 突破开机长时间自检等待，开机立即进入测试。
● 突破继电器自检方式，采用最先进的算法及数字集成处理技术。
● 突破老款产品笨重的问题，更加符合手持仪表的特性。
● 全新外观设计，面板6键操作，性能直通。
● 增加了声光报警功能，“嘟--嘟--嘟--”报警声。
● 增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
● 测量范围增加到0.01Ω-1200Ω。
● 存储数据99组，功耗更低，最大启动、工作电流小于50mA。
