10kV及10kV以上高压绝缘套管试验

绝缘套管试验包括绝缘套管主绝缘及电容型套管末屏对地绝缘电阻、电容量、套管交流耐压试验

说明

绝缘套管绝缘试验主要包括对10kv绝缘套管及10kv以上的高压绝缘套管、变压器套管(变压器引线的绝缘套管)、电线、电缆绝缘套管及多种高压绝缘套管的主绝缘及电容型套管末屏对地绝缘电阻、主绝缘及电容型套管对地末屏tgδ与电容量、套管交流耐压试验等

高电压的变压器引线的绝缘套管就是一个独立的高压电器。需要对其试验,判断内在电器特性是否符合要求。试验分电气试验,油试验等等。

10kV绝缘套管耐压试验,绝缘套管交流耐压试验设备

项目、周期及要求

表一:套管主绝缘及电容型套管末屏对地绝缘电阻
试验设备:HZ-5K高压绝缘电阻测试仪)
周期 要求 说明
1) 1~3年
2) 大修(包括主设备大修)后
3)必要时
 1) 主绝缘的绝缘电阻值不应低于10000MΩ
 2) 末屏对地的绝缘电阻不应低于1000MΩ
YMG2671高压兆欧表
表二:主绝缘及电容型套管对地末屏tgδ与电容量
试验设备:HZJS系列高压介质损耗测试仪
周期 要求 说明
1) 1~3年
2) 大修(包括主设备大修)后
3) 必要时
1)20℃时的tgδ(%)值应不大于下表中数值; 1)油纸电容器型套管tgδ一般不进行
温度换算,当tgδ与出厂值或是上一次
测试值比较有明显增长或接近左表数值时,应综合分析tgδ与温度、电压的关系。当tgδ随温度增加明显增大或试验
电压由10kV升到Um/√3时,tgδ增量过±0.3%,不应继续运行
 2)20kV以下纯瓷套管及与变压器油连通的油压式套管不测tgδ;
 3)测量变压器套管tgδ时,与被试套管相连的所有绕组端子连在一起加压,其余绕组端子均接地,末屏接电桥,正接线测量。
电压等级kV 20

35
66

110
220~500


充油型 3.0 1.5 ——
油纸电容器 1.0 1.0 8.0
充胶型 3.0 2.5 ——
胶纸电容型 2.0 1.5 1.0
胶纸型 2.5 2.0 ——


充油型 3.5 1.5 ——
油纸电容器 1.0 1.0 0.8
充胶型 3.5 2.0 ——
胶纸电容型 3.0 1.5 1.0
胶纸型 3.5 2.0 ——
 2)当电容型套管末屏对地绝缘电阻小于1000MΩ时,应测量末屏对地tgδ,其值不大于2%
 3)电容型套管的电容值与出厂值或上一次试验值的差别超出±5%时,应查明原因。
表三:套管交流耐压试验

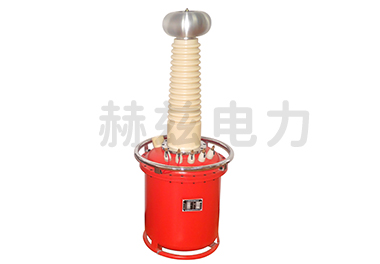

试验设备:YDQ充气式试验变压器
周期 要求 说明
1) 大修后
2) 必要时
试验电压值为出厂值的85% 35kV及以下纯瓷穿墙套管可随母线绝缘子一起耐压
