电容器试验

以下主要介绍电容器试验及电容器的运行、试验和检修检测试验项目及周期要求

说明

在《预规》中将电力电容器分为两大类:一类是高压并联电容器、串联电容器和交流滤波电容器;主要测试(1)极对壳的绝缘电阻。(2)电容值。(3)并联电阻测量。另一类是耦合电容器和电容式电压互感器的电容分压器。(1)极间绝缘电阻。(2)电容值和tgδ。(3)低压端对地绝缘电阻。(4)局部放电试验。(5)交流耐压试验。

电容器试验包括“电容器试验水分mg/L、电容器试验击穿电压kV、电容器试验tgδ(90℃)%、耦合电容器和电容式电压互感器的电容分压器交流耐压试验”

项目、周期及要求

表一:电容器试验水分mg/L

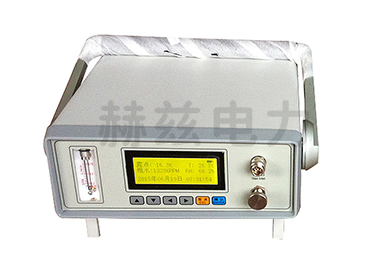

推荐产品:HZWS-Q SF6微水测量仪
周期 要求
 66~110kV ≤35
 220kV ≤25
 330~500kV ≤15
运行中设备,测量时应注意温度的影响,尽量在顶层油温高于50℃时采样,按GB7600或GB7601进行试验
表二:电容器试验击穿电压kV

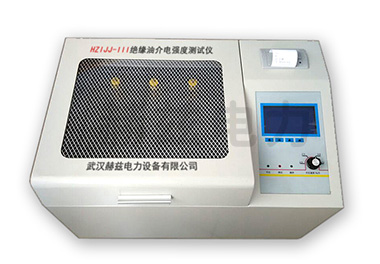

推荐产品:HZIJJ系列绝缘油介电强度测试仪
周期 要求
  15kV以下  ≥25
  15~35kV  ≥30
  66~220kV ≥35
  330kV     ≥45
  500kV     ≥50
 按GB/T507和DL/T429.9方法进行试验
表三:电容器试验tgδ(90℃)%

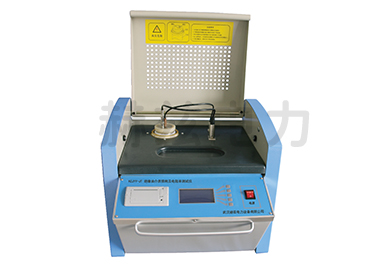

推荐产品:HZJYY-J绝缘油介质损耗测试仪
周期 要求
 300kV及以下 ≤4
 500kV       ≤2
按GB5654进行试验
表四:耦合电容器和电容式电压互感器的电容分压器交流耐压试验
推荐产品:YDJ油浸式试验变压器
周期 要求
必要时  试验电压为出厂试验电压的75%
