高压断路器试验及高压开关试验

高压开关的机械试验、绝缘试验、有机绝缘件的绝缘试验、温升试验、短时耐受电流试验、开断试验、六氟化硫(SF6)断路器的基本检测方法、GBC自能灭弧室开断试验等

说明

为正确的通过预防性试验数据分析判断高压断路器状态,通过简便、安全、有效的测试方法为断路器的状态检修提供依据。通过对开关的绝缘电阻试验、40.5kV及以上非纯套管和多油断路器的tgδ灭弧室并联电容器的电容量和tgδ检测试验、126kV及以上油断路器提升杆的交流耐压试验、断路器对地、断口及相间交流耐压试验、开关导电回路电阻试验、开关的时间参数试验、开关速度特性试验、开关闸线圈的直流电阻试验、40.5kV及以上少油断路器的泄漏电流检测、真空开关真空灭弧室真空度的测量,以便于对断路器的绝缘特性、机械特性和触头的磨损情况做出判断。

项目、周期及要求

表一:高压断路器及开关绝缘电阻试验

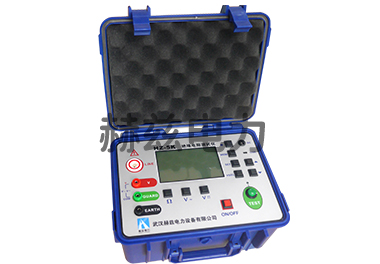

试验设备:HZ-5K 高压绝缘电阻测试仪
周期 要求 说明
1) 1~3年
2) 大修后
1) 整体绝缘电阻自行规定
2) 断口和有机物制成的提升杆的绝缘电阻不应低于下表数值:MΩ
使用2500V兆欧表
试验类别 额定电压kV
<24  24~40.5 72.5~252 363
   1000 2500  5000  10000
   1000 2500  5000  10000
表二:高压断路器及开关40.5kV及以上非纯套管和多油断路器的tgδ灭弧室并联电容器的电容量和tgδ

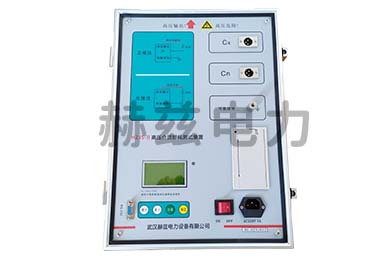

试验设备:HZJS-Ⅲ抗干扰介损测试仪
周期 要求 说明
1) 1~3年
2) 大修后
 1)20℃时多油断路器的非纯瓷套管tgδ(%)值检套管章节;
  2)20℃时非纯瓷套管断路器的tgδ(%)值,可比套管章节中相应的tgδ(%)值增加下列数值:
1)在分闸状态下按每支套管进行测量。测量的tgδ超过规定值或有显著增大时,必须落下油箱进行分解试验。对不能落下油箱的断路器,租应将油放出,使套管下部及灭弧室露出油面,然后进行分压试验
2)断路器大修而套管不大修时,应按套管运行中规定的相应数值增加
3)带并联电阻断路器的整体tgδ(%)可相应增加1
额定电压(kV) ≥126 <126  40.5
(DW1-35DW1-35D)
tgδ(%)值的增加数 1 2 3
表三:高压断路器及开关126kV及以上油断路器提升杆的交流耐压试验

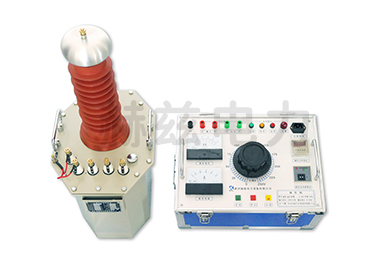

试验设备:YDJ油浸式试验变压器
周期 要求 说明
1) 大修后
2) 必要时
试验电压按DL/T593规定值的80%   1)耐压设备不能满足要求时刻分段进行,分段数不应超过6段(252kV),或三段(126kV),加压时间为5min
  2)每段试验电压可取整段试验电压值除以分段数所得值的1.2倍或自行规定
表四:断路器对地、断口及相间交流耐压试验
试验设备:YDJ油浸式试验变压器
周期 要求 说明
1) 1~3年(12kV及以下)
2) 大修后
3) 必要时(72.5kV及以上)
  断路器在分、合闸状态下分别进行,试验变压器值如下:  12~40.5kV断路器对地及相间按DL/T593规定值;72.5kV及以上者按DL/T593规定值的80% 对于三相共箱式的油断路器应作相间耐压,其试验电压值与对地耐压值相同
表五:高压断路器及开关导电回路电阻试验

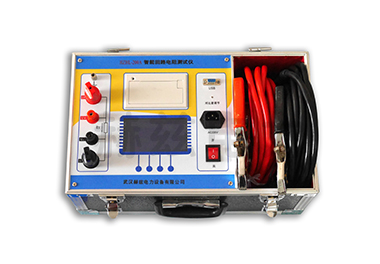

试验设备:HZHL-200A回路电阻测试仪
周期 要求 说明
1) 1~3年
2) 大修后
1)大修后应符合制造厂规定
2)运行中自行规定
用直流压降法测量,电流不小于100A
表六:高压断路器及开关的时间参数试验

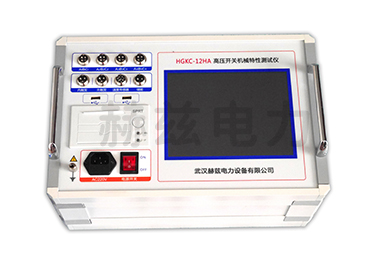

试验设备:HGKC-12断路器特性测试仪
周期 要求
1) 大修后
2) 机构大修后
除制造厂另有规定外,断路器的分、合闸同期性应满足下列要求:
相间合闸不同期不大于5ms;
相间分闸不同期不大于3ms;
同相各断口间合闸不同期不大于3ms;
同相各断口间分闸不同期不大于2ms ;
表七:高压断路器及开关速度特性试验
试验设备:HGKC-12高压开关动特性测试仪
周期 要求 说明
 大修后      应符合制造厂规定  在额定操作电压(气压、液压)下进行
表八:高压断路器及开关闸线圈的直流电阻试验

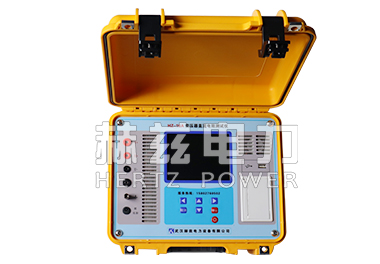

试验设备:HZ-50A直流电阻测试仪
周期 要求
  大修后     直流电阻应符合制造厂规定
表九:40.5kV及以上少油断路器的泄漏电流

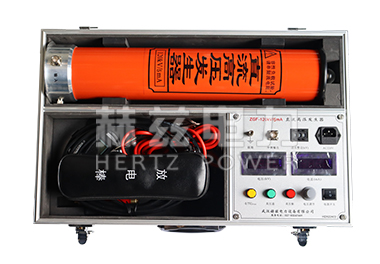

试验设备:ZGF直流高压发生器
周期 要求 说明
1)1~3年
2)大修后
 1)每一元件的试验电压如下:   252kV及以上少油断路器提升杆(包括支持瓷套)的泄漏电流大于5μA时,应引起注意
额定电压kV 40.5 72.5~252 ≥363
直流试验电压kV 20 40 60
2)泄漏电流一般不大于10μA
表十:高压真空开关真空灭弧室真空度的测量

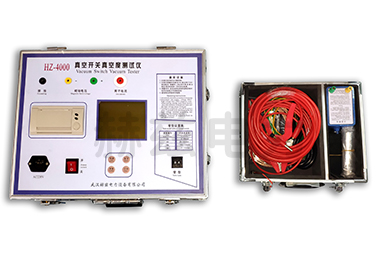

试验设备:HZ-4000真空开关真空度测试仪
周期 要求 说明
大、小修时        自行规定    有条件时进行
