电压互感器试验(PT)

电压互感器的预防性检测试验:对电压互感器的绝缘、电压比、耐压、组别和极性、绕组等测量试验

说明

电压互感器的预防性检测试验一般分为以下几个部分,电压互感器绝缘电阻测试、电压互感器tgδ值测量(20kV 及以上)、电压互感器电压比测试、电压互感器交流耐压实验、电压互感器连接组别和极性、电压互感器绕组直流电阻测量。

项目、周期及要求

表一:电压互感器绝缘电阻测试
试验设备:HZ系列指针式绝缘电阻测试仪
周期 要求 说明
1) 1~3年
2) 大修后
3) 必要时
 自行规定 一次绕组用2500V兆欧表,二次绕组用
1000V或2500V兆欧表
表二:电压互感器tgδ值测量(20kV 及以上)
试验设备:HZJS系列高压介质损耗测试仪
周期 要求 说明
  1)绕组绝缘
  a)1~3年
  b)大修后
  c)必要时
  2) 66-220kV串级式电压互感器支架
  a)1~3年
  b)大修后
  c)必要时
1)绕组绝缘tgδ(%)不应大于表中数值 串级式电压互感器的tgδ试验方法建议采用末端屏蔽法,其它试验方法与要求自行规定
温度℃ 5 10 20 30 40
35kV及以下 大修后 1.5 2.5 3.0 5.0 7.0
运行中 2.0 2.5 3.0 5.5 8.0
35kV以上 大修后 1.0 1.5 2.0 3.5 5.0
运行中 1.5 2.0 2.5 4.0 5.5
 2)支架绝缘tgδ一般不大于6%
表三:电压互感器电压比测试

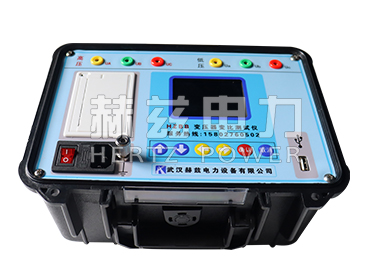

试验设备:HZBB 变压器变比测试仪
周期 要求 说明
 1) 更换绕组后
 2) 接线变动后
与铭牌标志相符  更换绕组后应测量比值差和相位差
表四:电压互感器交流耐压实验
试验设备:YDJ油浸式试验变压器
周期 要求 说明
1) 1~3年(20kV及以下)
2) 大修后
3) 必要时
1)一次绕组按出厂值的85%进行。出厂值不明的按下列电压进行试验: 1)串级式或分级绝缘式的互感器用倍频感应耐压试验
2)进行倍频感应耐压试验时应考虑互感器的容升电压
3)倍频耐压试验前后,应检查有否绝缘损伤
电压等级kV 3 6 10 15 20 35 66
试验电压kV 15 21 30 38 47 72 120
2)二次绕组之间及末屏对地为 2kV
3)全部更换绕组绝缘后,应按出厂值进行
表五:电压互感器连接组别和极性
试验设备:HZBB 变压器变比测试仪
周期 要求 说明
 1) 更换绕组后
 2) 接线变动后
与铭牌标志相符  更换绕组后应测量比值差和相位差
表六:电压互感器绕组直流电阻测量

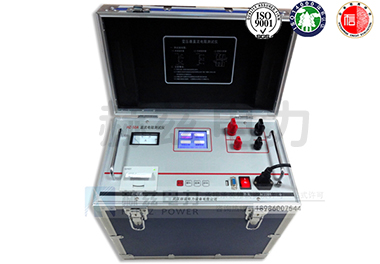

试验设备:HZ-40A直流电阻测试仪
周期 要求
  1) 大修后
  2) 必要时
   与初始值或出厂值比较,应无明显差别
