金属氧化物避雷器检测试验、避雷器预防性试验项目

金属氧化物避雷器检测试验、避雷器预防性试验项目包括对避雷器泄漏电流、运行电压下的交流泄漏电流、底座绝缘电阻测试、检查放电计数器动作情况。

说明

避雷器试验一般包括避雷器绝缘电阻的测量、直流1毫安参考电压试验、直流泄漏电流试验、带并联电阻避雷器电导电流的测量、不带并联电阻避雷器的工频放电试验,氧化锌避雷器的试验,除绝缘电阻、底座绝缘电阻,放电计数动作情况等常规试验项目外,还要测量直流1μA电压及0.75倍1μA直流电压的泄漏电流。避雷器既有可能开展带电测试电导电流和带电红外测温试验。

项目、周期及要求

表一:金属氧化物避雷器选型方案

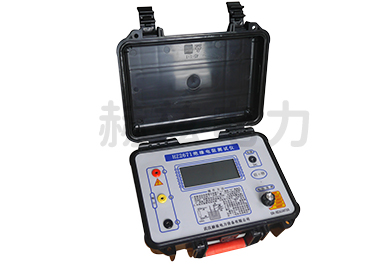

试验设备:HZ-5K高压绝缘电阻测试仪
周期 要求 说明
 1) 电厂、变电所避雷器每年雷雨季节
 2) 必要时
 1) 35kV以上,不低于2500MΩ
 2) 35kV及以下,不低于1000MΩ
采用2500V及以上兆欧表
表二:避雷器直流1mA电压(U1mA)及0.75U1mA下的泄漏电流

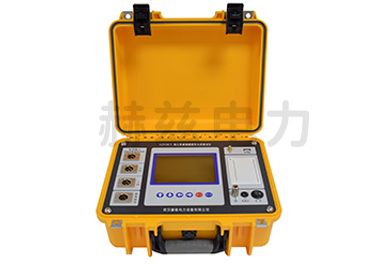

推荐产品:ZGF直流高压发生器、HZYHX氧化锌避雷器特性测试仪
周期 要求 说明
1) 发电厂、变电所避雷器每年雷雨季节前
2) 必要时
 1) 不得低于GB11032规定值
 2) U1mA实测值与初始值或制造厂规定
值比较,变化不应大于±5%
 3) 0.75U1mA下的泄漏电流不应大于50μA
  1)要记录试验时的环境温度和相对湿度
  2)测量电流的导线应使用屏蔽线
  3)初始值系指交接试验或投产试验时的测量值
表三:避雷器运行电压下的交流泄漏电流
试验设备:HZYHX氧化锌避雷器特性测试仪
周期 要求 说明
 1) 新投运的110kV及以上者投运3个月后测量1次;以后每半年一次;运行一年后,每年雷雨季节前1次。
 2) 必要时
 测量运行电压下的全电流、阻性电流或功率损耗,测量值与初始值比较,有明显变化时应加强监测,当阻性电流增加1倍时,应停电检查  应记录测量时的环境温度、相对湿度和运行电压。测量宜在瓷套表面干燥时进行,应注意相间干扰的影响
表四:避雷器底座绝缘电阻测试
试验设备:HZ-5K绝缘电阻测试仪
周期 要求 说明
 1) 电厂、变电所避雷器每年雷雨季前
 2)必要时
自行规定  采用2500V及以上兆欧表
表五:避雷器检查放电计数器动作情况

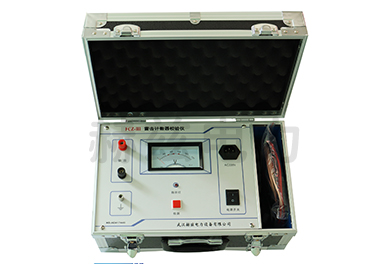

试验设备:FCZ系列避雷器放电计数器校验仪
周期 要求
 1) 电厂、变电所避雷器每年雷雨季前
 2) 必要时
    测试3-5次均应正常动作,测试后计数器指示应调到"0"
