60kVA/5mA直流高压发生器简介—— introduction

武汉赫兹电力是直流高压发生器厂家，生产的ZGF系列直流高压发生器（简称：直高发）是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。ZGF直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

60kVA/5mA直流高压发生器参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

1、一体机

规格技术参数	60/2	60/3	60/5	120/2	120/3	120/5
额定电压(kV)	60	60	60	120	120	120
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	120	180	300	120	240	600
机箱重量(kg)	8	8	8	8	8	8
倍压重量(kg)	4	4	5	6	6	8
倍压高度(mm)	440	440	440	535	535	535
电压测量精度	数显表 ±(1.0%读数±2个字)
电流测量精度	数显表 ±(1.0%读数±2个字)
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为10分钟
工作环境	温度： 0~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下

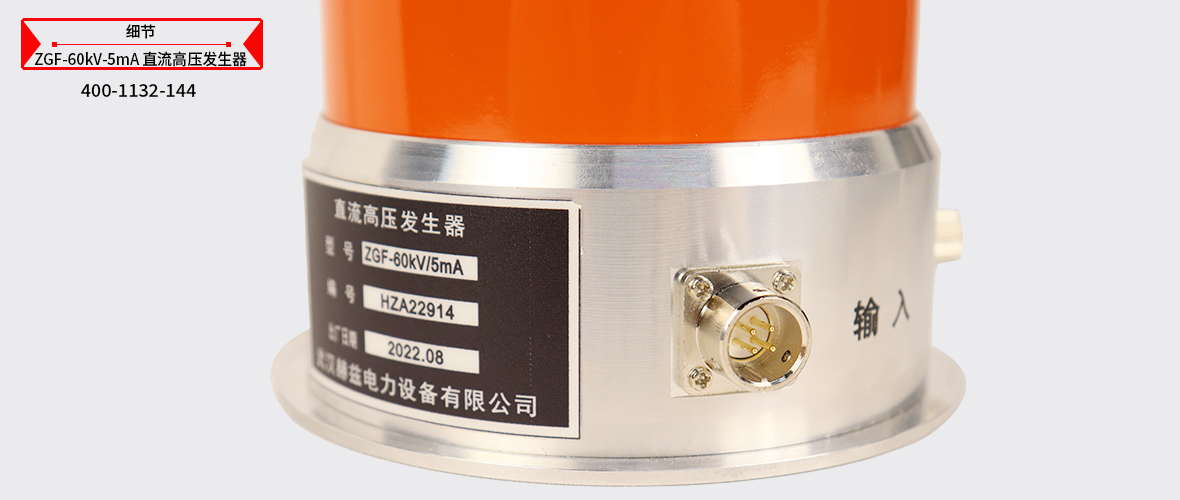

结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑

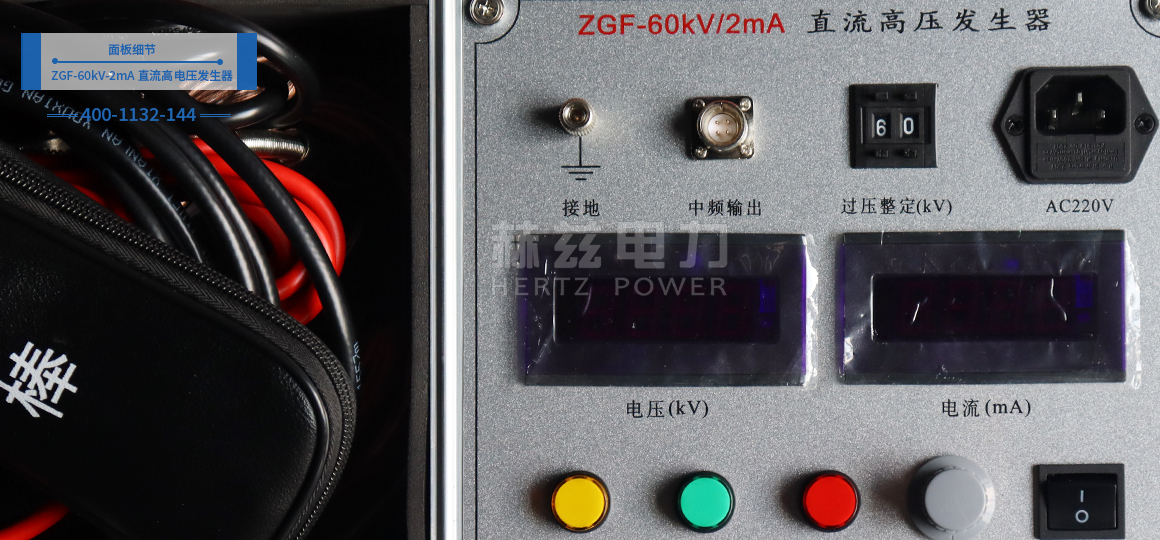

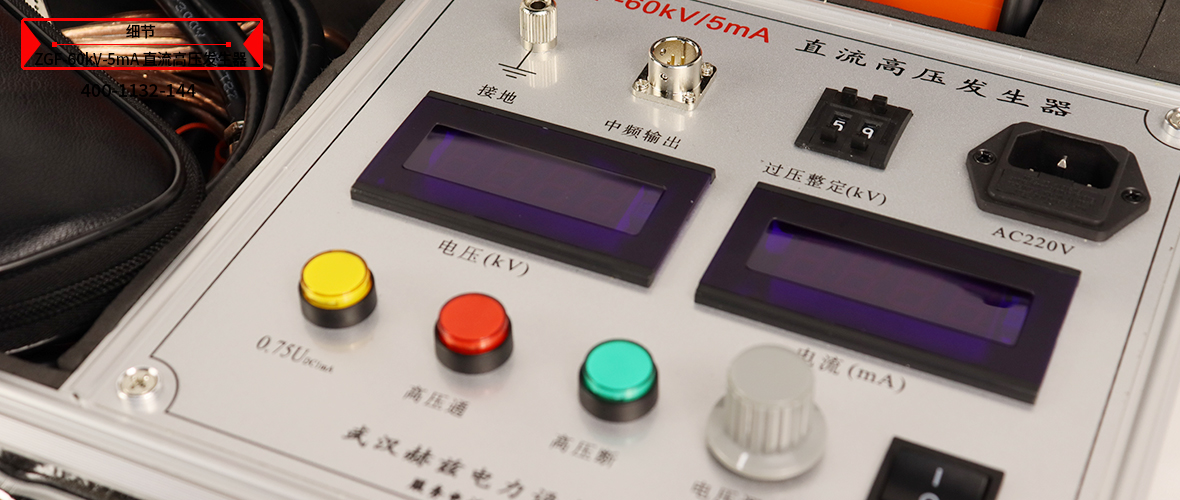

操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然

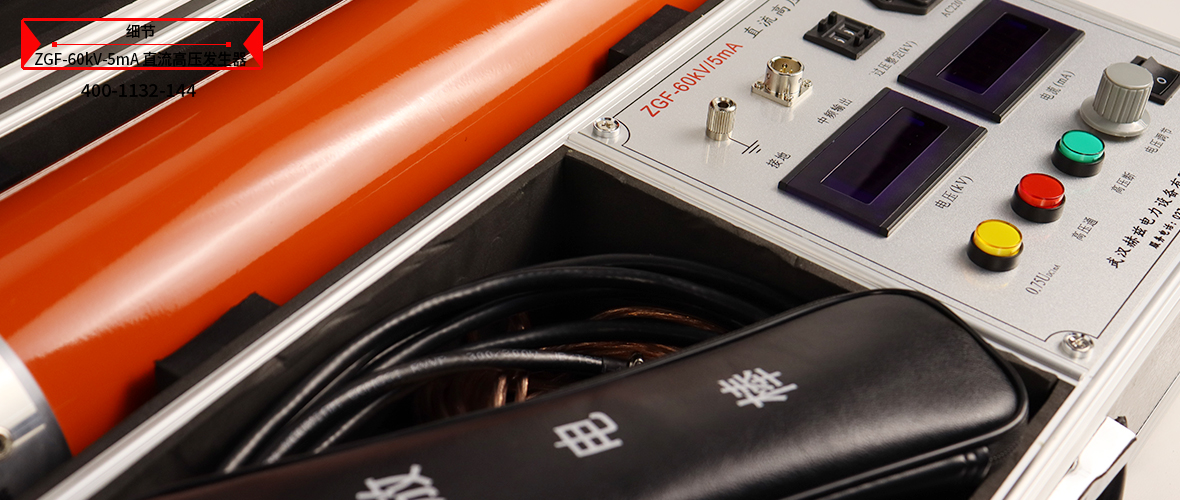

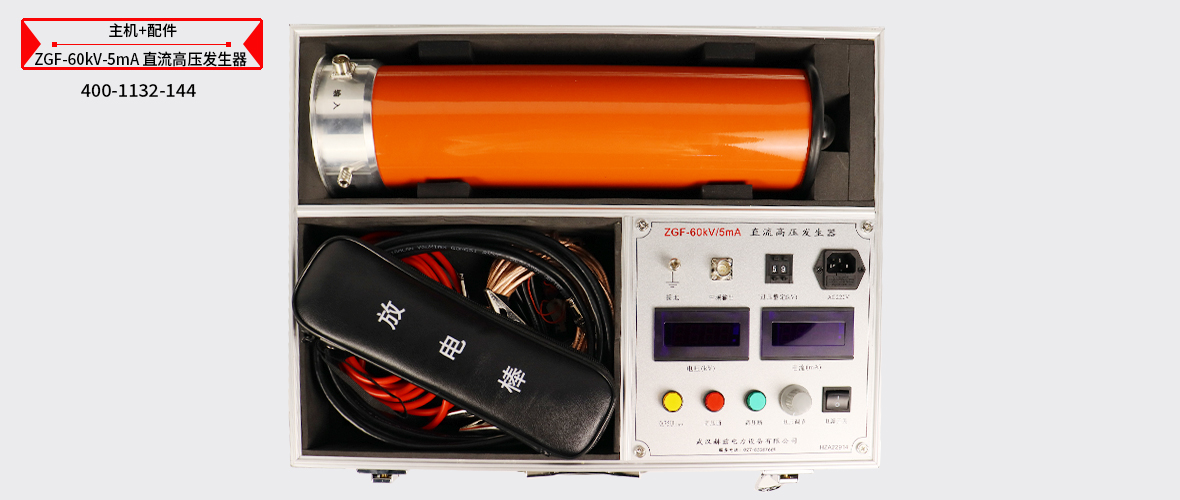

	机箱倍压放置一个铝合金箱,整机一手可提

2、分体机

规格技术参数	200/2	200/3	200/5	300/5	400/2	400/5
额定电压(kV)	200	200	200	300	400	400
额定电流(mA)	2	3	5	5	2	5
额定功率(W)	400	600	1000	1500	800	2000
机箱重量(kg)	4.5	4.5	4.5	5.5	5.5	5.5
倍压重量(kg)	7.9	7.9	8.3	11	19.5	20
倍压高度(mm)	970	970	970	1600	2100	2100
电压测量精度	数显表 ±(1.5%读数±2个字)
电流测量精度	数显表 ±(1.5%读数±2个字)
波纹系数	≤2%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为10分钟
工作环境	温度：-10~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤3%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	立卧两用型国际标准机箱，方便现场

注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权。

60kVA/5mA直流高压发生器功能 —— Features

● ZGF直流高压发生器机箱采用铝合金机箱。
● ZGF系列直流高压发生器采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
● ZGF系列直流高压发生器采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
● ZGF系列直流高压发生器全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
● 直流高压发生器升压电位器零起升压。
● ZGF系列直流高压发生器0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
● ZGF系列直流高压发生器过压保护采用拔码设定，一目了然，误差±1%。
● ZGF系列直流高压发生器倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● ZGF系列直流高压发生器产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
