数字双钳相位伏安表

SMG2000E

采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

数字双钳相位伏安表简介—— introduction

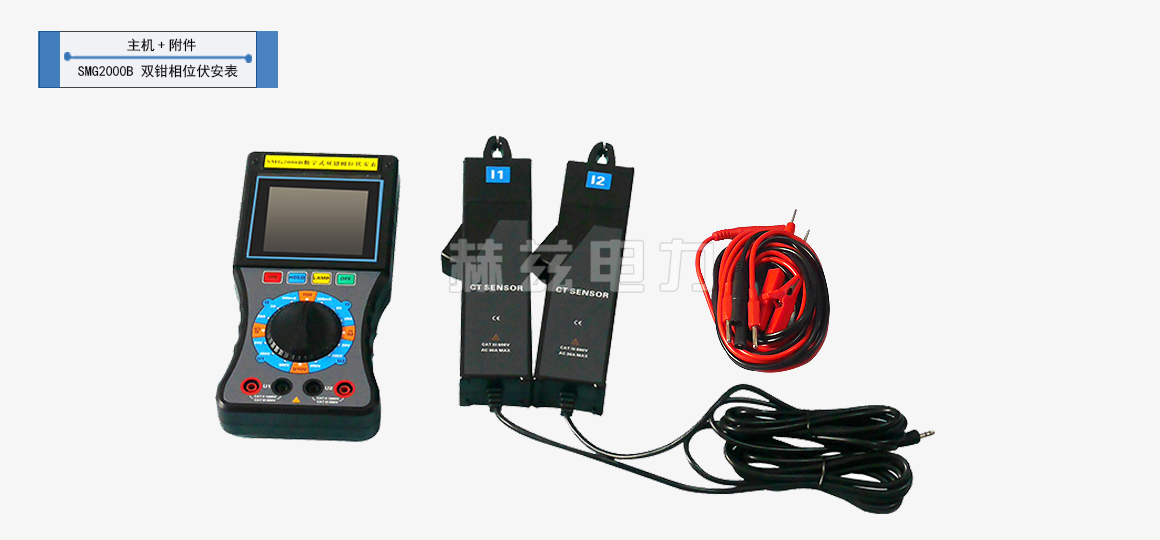

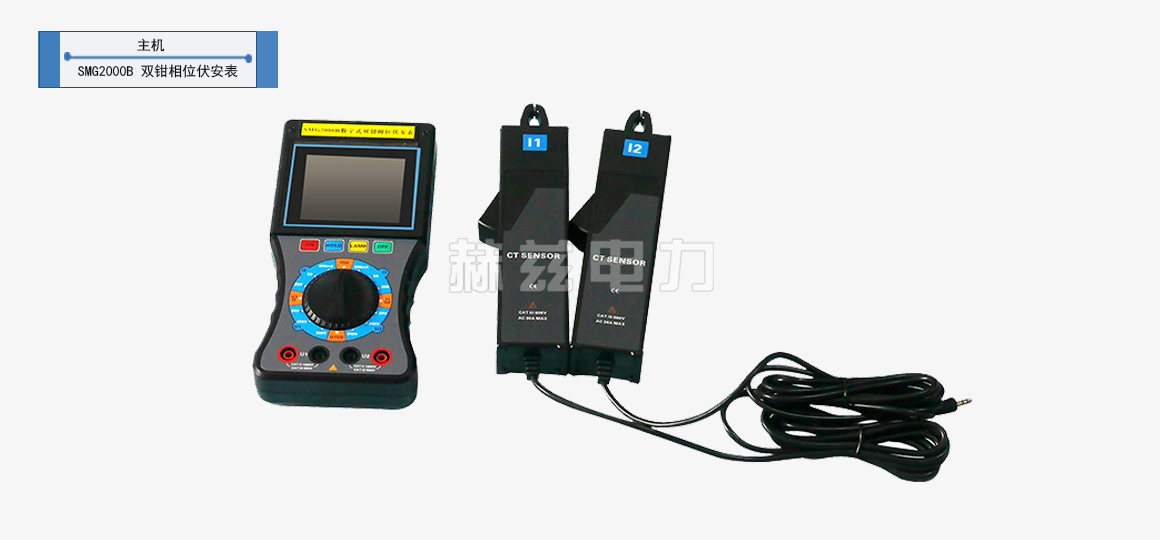

SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，屏幕角度可自由转换约70°，以获得最佳视觉效果。

数字双钳相位伏安表参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

1. 参比工作条件

环境温度	（23±5）℃
环境湿度	（45～75）% RH
被测信号波形	正弦波、β=0.02
被测信号频率	（50±0.2）Hz
被测载流导线在钳口中的位置	任意
测量相位时被测信号幅值范围	100～220V、0.5A～1.5
外参比频率电磁场干扰	应避免

2. 基本误差极限
● 交流电压（见表1）

表1：交流电压测量误差
量限	分辨率	基本误差极限
20V	0.01V	±（0.3%读数+0.2%量程）
200V	0.1V
500V	1V

输入阻抗：各量限均为2MΩ相位测量时，电压端输入阻抗>500KΩ.
● 交流电流（见表2）

表2：交流电流测量误差
量限	分辨率	基本误差极限
200mA	0.1mA	±（0.3%读数+0.2%量程）
2A	1mA
10A	10mA

● 相位
U-U、U-I、I-I（见表3）

表3：工频相位测量误差
范围	分辨率	基本误差极限
0～360°	1°	±2°

3. 工作误差

额定工作条件	环境温度	（0～40）℃
	环境湿度	（20～80）% RH
	被测信号波形	正弦波、β=0.05
	被测信号频率	（50±0.5）Hz
	被测载流导线在钳口中的位置	任意
测量相位时被测信号幅值范围	测 U1-U2相位时	30V～500V
	测 I1-I2 相位时	10mA～10.00A
	测 U1-I2 或 I1-U2 相位时	10V～500V、10mA～10.00A
	外参比频率电磁场干扰	应避免
额定工作误差极限		在所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍

4. 安全特性

耐压	电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验
绝缘电阻	仪表线路与外壳之间、两电压输入端之间：≥10MΩ

数字双钳相位伏安表功能 —— Features

● 采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路
● 测量U 1- U 2 之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表

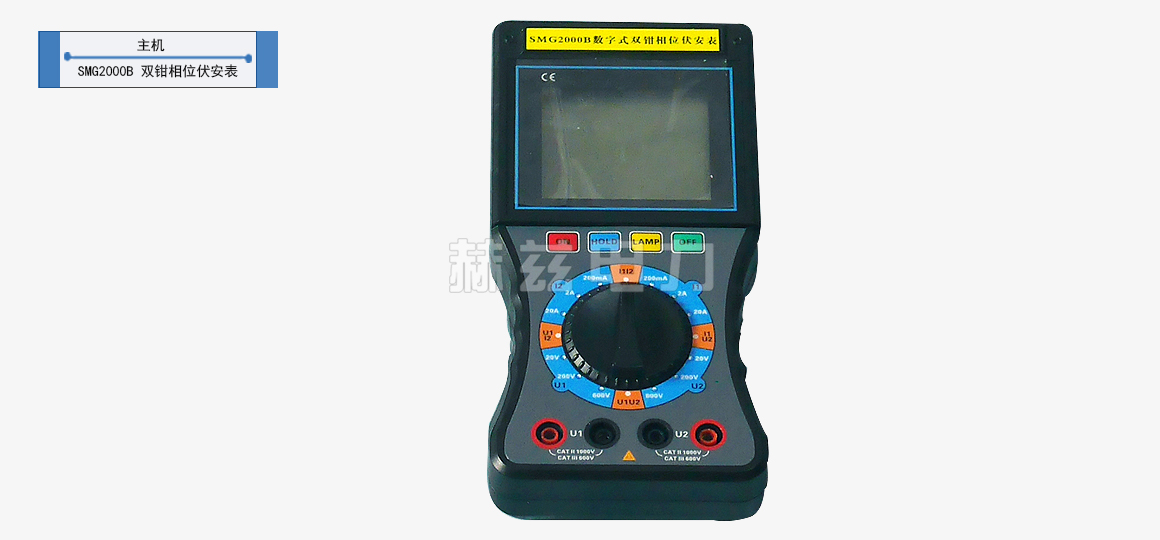

● 显示器采用了高反差液晶显示屏，字高达25 mm ，以获得最佳视觉效果
● 外壳采用工程绝缘材料，安全、可靠
