断路器特性测试仪简介—— introduction

HGKC-6断路器特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。断路器特性测试仪以单片机为核心进行采样，处理和输出，HGKC-6断路器特性测试仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
产品别称：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

断路器特性测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

时间测量	固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）
时间测量	6路
测试范围	0.01ms～10000ms
准确度	1ms～100ms内准确度0.5%±2个字，大于100ms准确度1%±2个字；
速度测量	刚分（刚合）速度指定时间段（行程段或角度段）平均速度
测速范围	1mm传感器 0.01～25.00m/s， 0.1mm传感器 0.001～2.50m/s， 0.5°角度传感器0.01～25.00m/s，万能传感器：0.01～25.00m/s；
行程测量	动触头行程（行程）接触行程（开距）过冲行程或反程（超程）
传感器测量范围	直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm；直线位移传感器300mm，分辨率:0.1mm，行程10～300mm；直线位移传感器500mm，分辨率:1mm，行程10～500mm； 360线传感器：360о,分辨率:0.5о,行程5mm～999mm；万能传感器：分辨率:0.1mm，行程5mm～999mm；
电流测量	显示电流为分（合）闸线圈的最大电流值
显示屏	320×240液晶屏，对比度可调
数据存储	可存储100组测量数据

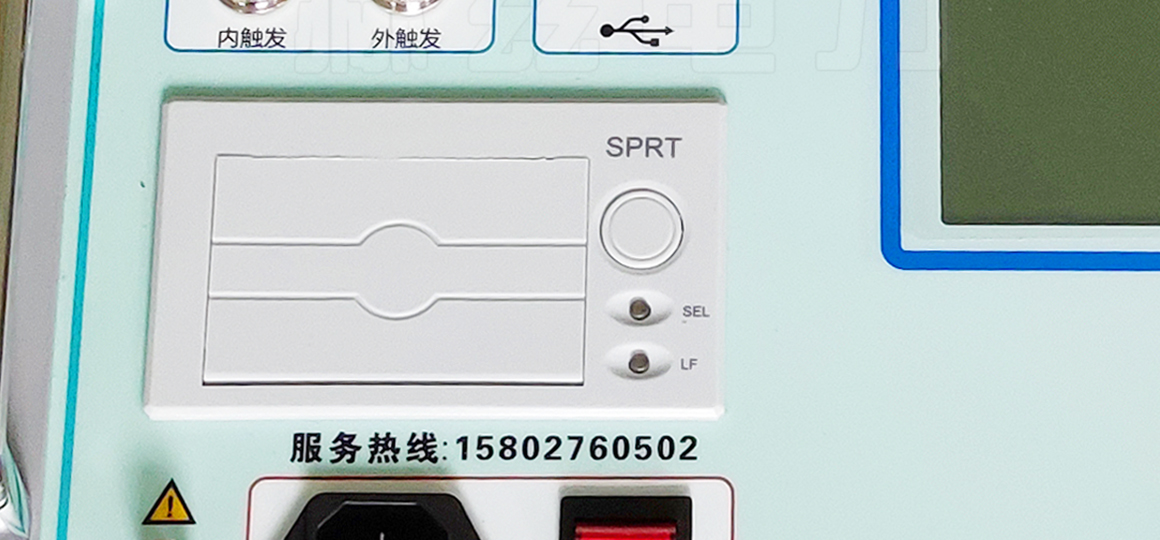

打印机	高速热敏打印机
仪器电源	AC/DC 220V ± 10%；50Hz ± 2%
直流电源	输出电压：35～265V连续可调输出电流：≤ 15A(短时)
主机体积	360×250×140mm
使用环境	-10℃~+50℃
相对湿度	≤90%

断路器特性测试仪功能 —— Features

● 仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
● 独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
● 机内可存储100组测试结果。
● 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单。操作提示，人性化菜单式界面，操作简便。
● 仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
● 机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
● 本仪器可进行电动和手动分合测试。
● 可进行高、低电压实验，自动寻找最低分或合闸电压。
● 重合闸试验，可做合分、分合，分合分等参数测量。
● 真空接触器（单线圈）参数测量。
