电缆管线探测仪
HZGX-Ⅴ

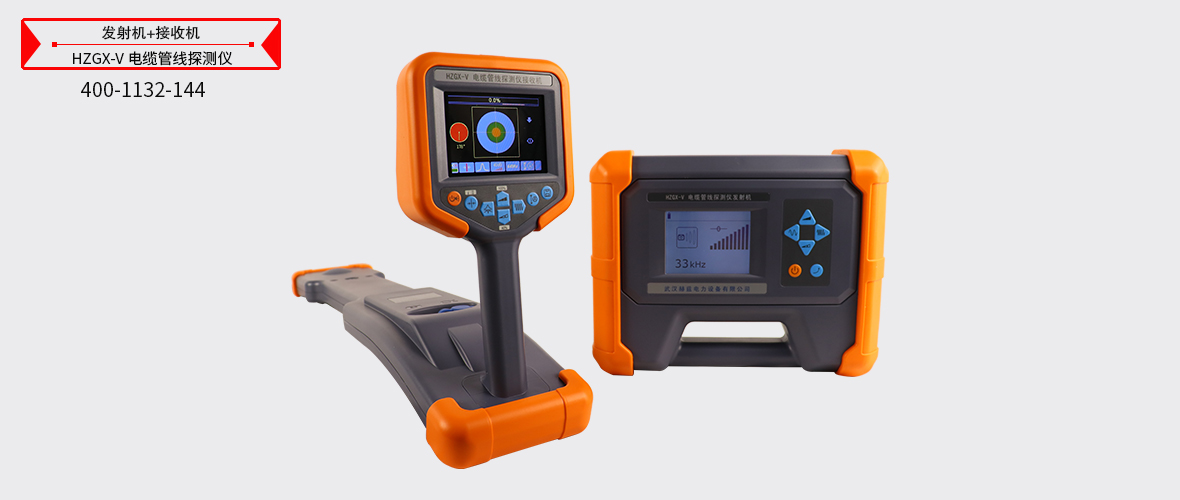

HZGX-V电缆管线探测仪是一套高性能专用地下电缆路径探测及识别仪,此电缆管线探测仪由信号发射机和接收机组成,可用于地下电缆及金属管线的路径探测、深度测量和管线普查,同时,此电缆管线探测仪配合多种选配附件,可以进行微信识别,以及管道绝缘破损和部分类型电缆故障的查找
- 产品咨询与技术支持:
400-1132-144
- 24小时产品销售热线:
400-1132-144
- 点击拨号
说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018,出厂严格质检,确保精度性能。凡购买赫兹电力厂家生产制造的产品,均开具13%增值税专用发票,免费提供技术指导、回检、委托第三方检测及维修等服务,并严格执行《电力工业设备购销合同》及《产品服务承诺书》,购买赫兹电力产品,品质有保证,请您放心购买!
电缆管线探测仪简介—— introduction
HZGX-V电缆管线探测仪是一套高性能专用地下电缆路径探测及识别仪,此电缆管线探测仪由信号发射机和接收机组成,可用于地下电缆及金属管线的路径探测、深度测量和管线普查,同时,此电缆管线探测仪配合多种选配附件,可以进行微信识别,以及管道绝缘破损和部分类型电缆故障的查找。
电缆管线探测仪别名:地下管线探测仪、地埋管线探测仪、地下电力电缆管线探测仪
电缆管线探测仪参数 —— Parameters
以下参数为产品标准参数,如需帮助,请致电客服。我们承诺,产品出厂严格质检,确保质量与性能。产品咨询与定制,欢迎致电:400-1132-144

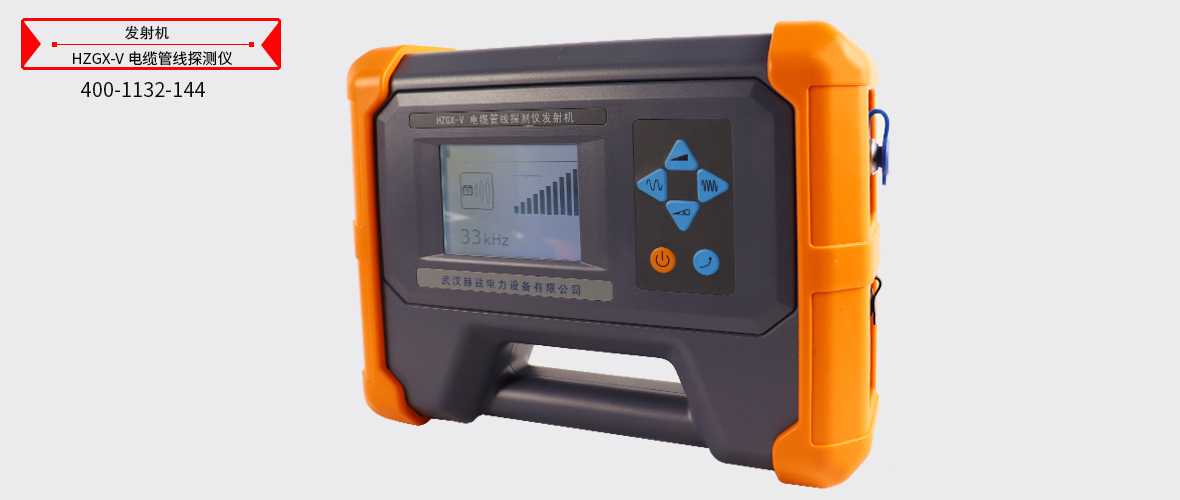

HZGX-V电缆管线探测仪发射机:
1. 输出方式:直连、卡钳、辐射、查障升压器
2. 输出频率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3. 输出功率:15W max,10档可调
4. 阻抗匹配:全自动
5. 过压过流保护:全自动
6. 人机界面:320×240点阵黑白LCD
7. 电源:内置锂离子电池组,标称7.4V,>6Ah
8. 充电器输入:AC100-240V,50/60Hz
9. 充电器输出:DC8.4V,2A
10. 体积:280×220×90mm
11. 质量:2.3kg
12. 防护:IP65
13. 使用条件:-25℃-60℃,<90%RH,<4500m
HZGX-V电缆管线探测仪接收机:
1. 接收方式:内置线圈、柔性卡钳、听诊器、A字架
2. 探测模式:宽峰、窄峰、谷值、历史曲线、频谱
3. 主动频率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被动频段:50/60Hz工频、4-24kHz射频
5. 人机界面:320×240点阵彩色LCD,阳光可视
6. 电源:内置锂离子电池组,标称7.4V,>3Ah
7. 充电器输入:AC100-240V,50/60Hz
8. 充电器输出:DC8.4V,2A
9. 体积:680×120×277mm
10. 质量:2.0kg
11. 防护:IP65
12. 使用条件:-25℃-60℃,<90%RH,<4500m
HZGX-V电缆管线探测仪可选附件:
1. 测深辅助传感器:用于测深时的干扰提醒。
2. 发射卡钳:用于向运行电缆耦合信号。
3. 柔性卡钳:用于电缆的唯一性识别。
4. 听诊器:用于狭小场合的电缆识别。
5. 查障升压器和A字架:用于定位部分电缆故障和管线绝缘破损点。
6. 外置RTK GNSS定位手持机(Z高精度厘米级)。
电缆管线探测仪功能 —— Features
1. HZGX-V电缆管线探测仪多种功能合一: 路径探测 + 电缆识别 + A字架查障。
2. 彩屏罗盘显示:透视地下管线一览无余。
3. 超高灵敏度,2Hz超窄带宽接收,高度抗干扰。
4. 跟踪正误提示:排除邻近管线干扰。
5. 增强型测深:实时精准深度测量。
6. 测深辅助传感器:信号畸变提醒。
7. 增强型无源探测:工频+射被动频测,可同时显示多条管线。
8. 无源探测频谱分析:排除干扰频率。
9. 高性能发射卡钳:向运行电缆耦合信号。
10. 柔性卡钳电缆唯一性识别:方便且高度可靠,且能做电流测量。
11. 跨步电压探测:对地绝缘破损查找。
12. 支持订制频率。
13. 大功率数字功放发射,全自动阻抗匹配,自动保护。
14. 发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。
15. 发射/接收全数字化处理,稳定可靠。
16. 内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
17. IP65高等级防护。
HZGX-V电缆管线探测仪可选扩展功能模块:
电缆管线探测仪内置L1/L5高精度GNSS定位模块:定位和距离测量。
电缆管线探测仪机内存储和蓝牙通讯模块:可存储256条测试数据,蓝牙对外传输。
