135kVA/108kV串联谐振试验装置(变频)

HZBP
HZBP-135kVA/108kV串联谐振试验装置主要针对10kV、35kV电缆交流耐压试验及10kv开关等电气设备的交流耐压试验,以及35kV主变的交流耐压试验设计制造。135kVA/108kV串联谐振试验装置高压电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求
  • 产品咨询与技术支持: 400-1132-144
  • 24小时产品销售热线: 400-1132-144
  • 点击拨号
说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018,出厂严格质检,确保精度性能。凡购买赫兹电力厂家生产制造的产品,均开具13%增值税专用发票,免费提供技术指导、回检、委托第三方检测及维修等服务,并严格执行《电力工业设备购销合同》及《产品服务承诺书》,购买赫兹电力产品,品质有保证,请您放心购买!

135kVA/108kV串联谐振试验装置(变频)简介—— introduction

135kVA/108kV串联谐振试验装置

HZBP-135kVA/108kV串联谐振试验装置主要针对10kV、35kV电缆交流耐压试验及10kv开关等电气设备的交流耐压试验,以及35kV主变的交流耐压试验设计制造。135kVA/108kV串联谐振试验装置高压电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。135kVA/108kV串联谐振试验装置是地、市、县级高压试验部门及电力安装、修试工程单位理想的交流耐压试验设备。135kVA/108kV串联谐振试验装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

135kVA/108kV串联谐振试验装置是由赫兹电力公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置,区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低,输入电源只能单项选择。第四代交流耐压谐振试验装置人机界面采用32位RISC CPU和精简的LINX内核,7寸触摸大屏真彩图形格式,试验谐振频率曲线、升压曲线、计时曲线显示,高压电流、高压电压、低压电流真有效值数字反馈于界面,保护功能具有,低压电流、高压电压、闪络电压保护功能更灵敏,最大优点是不受输入电源限制220V与380V都可做为设备工作电源。135kVA/108kV串联谐振试验装置采用调节电源频率的方式,使得电抗器与被试电容器实现谐振,从而在被试品上获得高电压大电流,因其所需电源功率小、设备重量轻体积小,在国内外得到了广泛好评和应用,是当前高电压耐压试验的新方法和潮流。

满足试品范围

1、10kV/300mm2电缆3km的交流耐压试验,电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。
2、10kV开关等变电站设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。
3、35kV/300mm2电缆1km的交流耐压试验,电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
4、35kV/31500kVA主变的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压68kV,试验时间1min。
5、35kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。

参考标准

DL/T 596-1996 《电力设备预防性试验规程》
GB50150-2016 《电气装置安装工程电气设备交接试验标准》
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
DL/T474.4-2006 《现场绝缘试验实施导则-交流耐压试验》
DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》
GB/T311.1-1997 《高压输变电设备的绝缘与配合》
GB191-2000 《包装储运图示标志》
JB/T9641-1999 《试验变压器》
IEC358(1990) 《耦合电容器和电容分压器》
GB4793-1984 《电子测量仪器安全要求》
GB/T3859.2-1993 《半导体变流器应用导则》
GB/T2423.8-1995 《电工电子产品基本环境试验规程》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置》

系统配制

变频串联谐振试验装置配制

135kVA/108kV串联谐振试验装置(变频)参数 —— Parameters

以下参数为产品标准参数,如需帮助,请致电客服。我们承诺,产品出厂严格质检,确保质量与性能。产品咨询与定制,欢迎致电:400-1132-144
一、试验项目
等级 被试品 电抗器
(33.75kVA/27kV四节)
激励变压器 试验电压
10kV 300mm2电缆3km 四节电抗器 并联 1.5kV ≤22kV
10kV 开关等电气设备 三节电抗器 串联 3kV ≤42kV
35kV 300mm2电缆1km 两组电抗器 两节串联 + 两节并联 3kV ≤52kV
35kV 13500kVA主变 四节电抗器 串联 6kV ≤68kV
35kV 开关等电气设备 四节电抗器 串联 6kV ≤95kV
二、装置组成
序号 设备名称 规格型号 数量 单位
1 变频电源 HZBP-7.5kW 1
2 激励变压器 HZJL-7.5kVA/1.5/3/6kV/0.4kV 1
3 高压电抗器 HZDK-33.75kVA/27kV 3
4 电容分压器 HZFY-1000pF/110kV 1
三、技术参数
额定容量 135kVA
额定电压 27kV;54kV;108kV
额定电流 5A;2.5A;1.25A
测量精度 有效值1.5级
工作频率 30-300Hz
装置输出波形 正弦波
品质因素 装置自身Q≥30(f=45Hz)
波形畸变率 输出电压波形畸变率≤1%
输入电源 AC单相220或三相380V电压,50Hz
工作时间 额定负载下允许连续60min;过压1.1倍1分钟
温升 额定负载下连续运行60min后温升≤65K
保护功能 过压、过流、零位启动、系统失谐(闪络)等保护功能
环境温度 -20℃-55℃
相对湿度 ≤ 90%RH

135kVA/108kV串联谐振试验装置(变频)功能 —— Features

1、串联谐振试验装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2、整个串联谐振试验装置单件重量很轻,便于现场使用。
3、串联谐振试验装置具有三种工作模式:全自动模式、手动模式、自动调谐手动升压模式;方便用户根据现场情况灵活选择,提高试验速度。
4、能存储和异地打印数据,存入的数据编号是数字,方便用户识别和查找。
5、串联谐振试验装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、采用DSP平台技术,可根据用户需要增减功能和升级,人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个串联谐振试验装置系统中,电源只需要提供系统中有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。
8、串联谐振试验装置的重量和体积大大减少。串联谐振装置中,省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q,而用并联谐振或者试验变压器做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且不会出现任何恢复过电压。

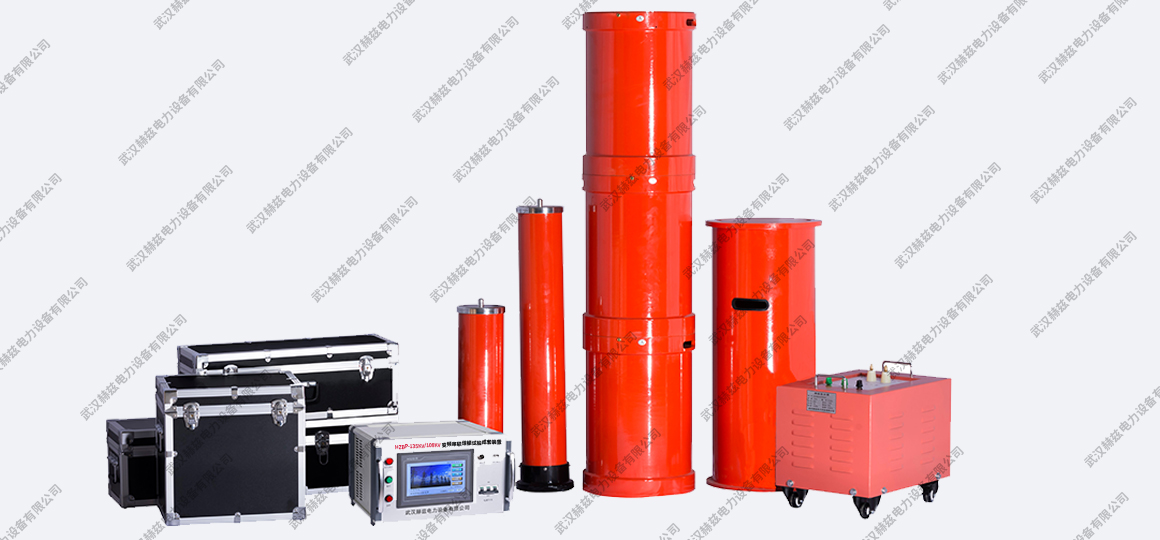

135kVA/108kV串联谐振试验装置(变频)图片 —— Photo

串联谐振试验装置变频电源

串联谐振试验装置高压分压器

串联谐振试验装置高压电抗器

串联谐振试验装置激励变压器

串联谐振试验装置补偿电容器

串联谐振试验装置电抗器绝缘支架

串联谐振试验装置生产场景一

串联谐振试验装置生产场景二

串联谐振试验装置生产场景三

串联谐振试验装置生产场景:PCB

串联谐振试验装置生产场景:PCB

串联谐振试验装置生产场景:分压器

串联谐振试验装置生产场景:分压器

串联谐振试验装置实物展示:励磁变压器

串联谐振试验装置实物展示:电抗器

串联谐振试验装置实物展示:变频电源

串联谐振试验装置装箱场景

串联谐振试验装置发货场景

产品细节 —— Picture

135kVA/108kV串联谐振试验装置(变频) - 工程案例

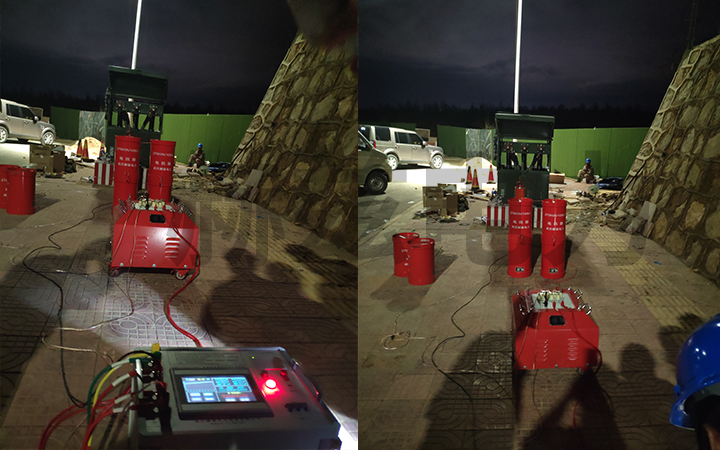

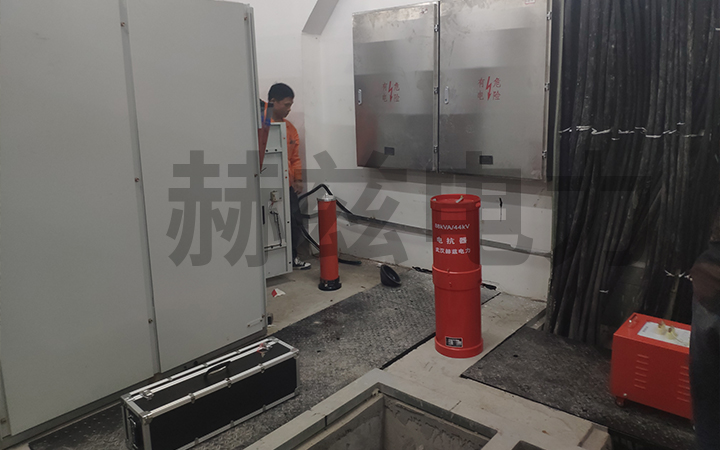

  • 串联谐振试验装置(试验现场一)

    串联谐振试验装置(试验现场一)

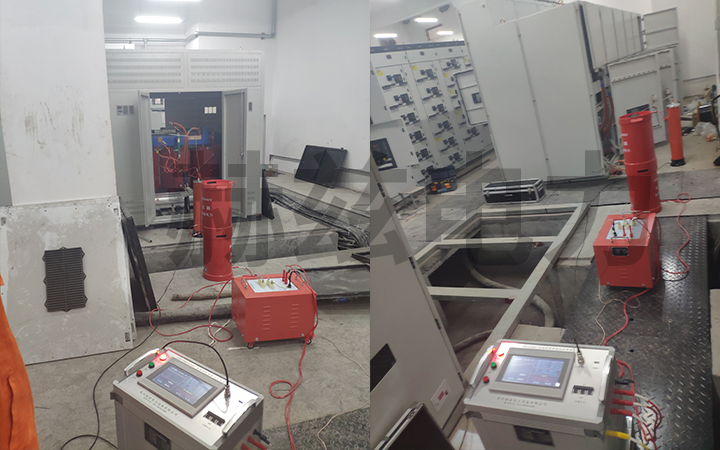

  • 串联谐振试验装置(试验现场二)

    串联谐振试验装置(试验现场二)

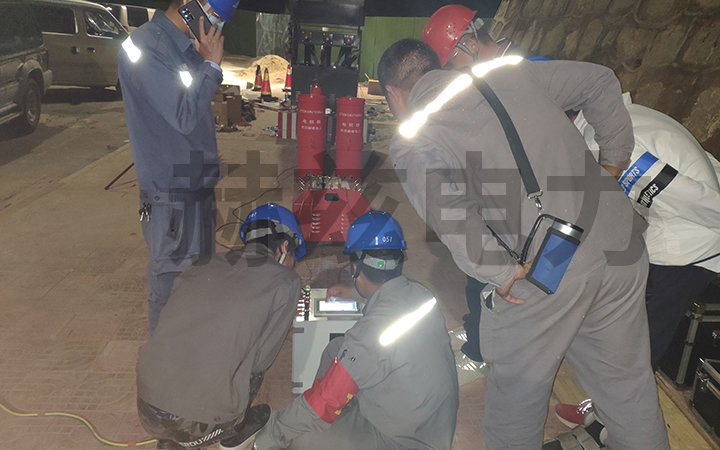

  • 串联谐振试验装置(试验现场三)

    串联谐振试验装置(试验现场三)

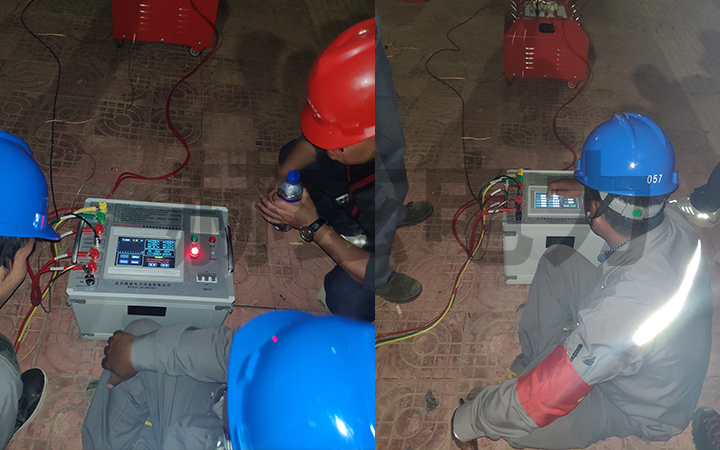

  • 串联谐振试验装置(试验现场四)

    串联谐振试验装置(试验现场四)

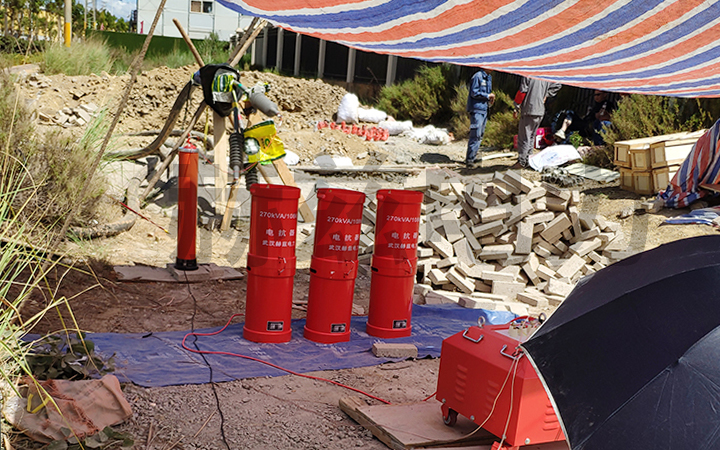

  • 串联谐振试验装置(试验现场五)

    串联谐振试验装置(试验现场五)

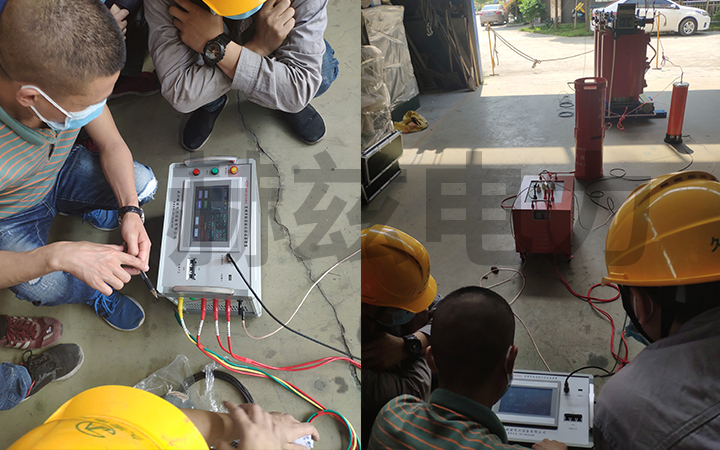

  • 串联谐振试验装置(试验现场六)

    串联谐振试验装置(试验现场六)

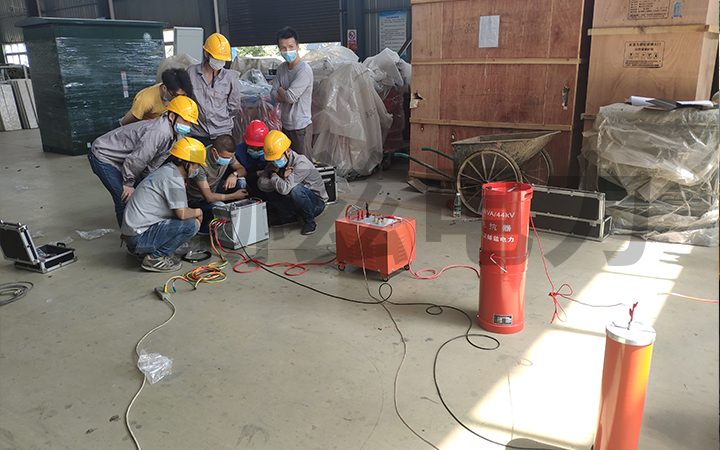

  • 串联谐振试验装置(试验现场七)

    串联谐振试验装置(试验现场七)

  • 串联谐振试验装置(试验现场八)

    串联谐振试验装置(试验现场八)
