75kVA/75kV串联谐振试验装置(变频)

HZBP
串联谐振试验装置灵活定制HZBP-75kVA/75kV变频串联谐振试验装置主要针对10kV、35kV电缆交流耐压试验及10kv开关等电气设备的交流耐压试验,以及35kV主变的交流耐压试验设计制造。75kVA/75kV串联谐振试验装置高压电抗器采用多只分开设计,我们将根据实际需求定制出您理想的产品
  • 产品咨询与技术支持: 400-1132-144
  • 24小时产品销售热线: 400-1132-144
  • 点击拨号
说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018,出厂严格质检,确保精度性能。凡购买赫兹电力厂家生产制造的产品,均开具13%增值税专用发票,免费提供技术指导、回检、委托第三方检测及维修等服务,并严格执行《电力工业设备购销合同》及《产品服务承诺书》,购买赫兹电力产品,品质有保证,请您放心购买!

75kVA/75kV串联谐振试验装置(变频)简介—— introduction

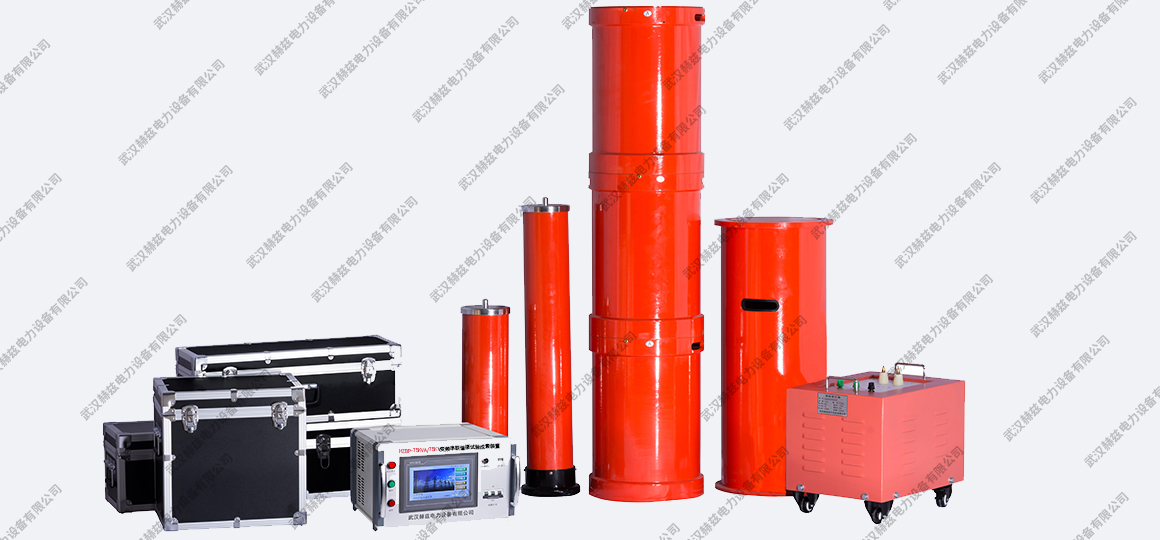

75kVA/75kV串联谐振试验装置

HZBP-75kVA/75kV变频串联谐振试验装置主要针对10kV、35kV电缆交流耐压试验及10kv开关等电气设备的交流耐压试验,以及35kV主变的交流耐压试验设计制造。75kVA/75kV串联谐振试验装置高压电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。75kVA/75kV串联谐振试验装置是地、市、县级高压试验部门及电力安装、修试工程单位理想的交流耐压试验设备。HZBP-75kVA/75kV串联谐振试验装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

75kVA/75kV串联谐振试验装置是由赫兹电力公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置,区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低,输入电源只能单项选择。第四代交流耐压谐振试验装置人机界面采用32位RISC CPU和精简的LINX内核,7寸触摸大屏真彩图形格式,试验谐振频率曲线、升压曲线、计时曲线显示,高压电流、高压电压、低压电流真有效值数字反馈于界面,保护功能具有,低压电流、高压电压、闪络电压保护功能更灵敏,最大优点是不受输入电源限制220V与380V都可做为设备工作电源。

75kVA/75kV变频串联谐振试验装置满足试品范围

1、10kV/300mm2电缆1.5km的交流耐压试验,电容量≤0.5632uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
2、35kV/300mm2电缆0.35km的交流耐压试验,电容量≤0.0681uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
3、35kV主变的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压不超过68kV,试验时间1min。
4、10kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。

参考标准

DL/T 596-1996 《电力设备预防性试验规程》
GB50150-2016 《电气装置安装工程电气设备交接试验标准》
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
DL/T474.4-2006 《现场绝缘试验实施导则-交流耐压试验》
DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》
GB/T311.1-1997 《高压输变电设备的绝缘与配合》
GB191-2000 《包装储运图示标志》
JB/T9641-1999 《试验变压器》
IEC358(1990) 《耦合电容器和电容分压器》
GB4793-1984 《电子测量仪器安全要求》
GB/T3859.2-1993 《半导体变流器应用导则》
GB/T2423.8-1995 《电工电子产品基本环境试验规程》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置》

系统配制

变频串联谐振试验装置配制

75kVA/75kV串联谐振试验装置(变频)参数 —— Parameters

以下参数为产品标准参数,如需帮助,请致电客服。我们承诺,产品出厂严格质检,确保质量与性能。产品咨询与定制,欢迎致电:400-1132-144
一、试验项目
等级 被试品 电抗器
(27kVA/27kV三节)
激励变压器 试验电压
10kV 300mm2电缆1.5km 三节电抗器 并联 1.5kV ≤22kV
10kV 开关等电气设备 三节电抗器 串联 3kV ≤42kV
35kV 300mm2电缆0.35km 三节电抗器 串联 3kV ≤52kV
35kV 主变的交流耐压试验 三节电抗器 串联 6kV ≤68kV
二、装置组成
序号 设备名称 规格型号 数量 单位
1 变频电源 HZBP-4kW(6kW) 1
2 激励变压器 HZJL-4kVA(6kVA)/1.5/3/6kV/0.4kV 1
3 高压电抗器 HZDK-25kVA/25kV 3
4 电容分压器 HZFHZ-1000pF/80kV 1
三、技术参数
额定容量 75kVA
额定电压 25kV;75kV
额定电流 3A;1A
测量精度 系统有效值1.5级
工作频率 30-300Hz
装置输出波形 正弦波
品质因素 装置自身Q≥30(f=45Hz)
波形畸变率 输出电压波形畸变率≤1%
输入电源 AC单相220或三相380V电压,50Hz
工作时间 额定负载下允许连续60min;过压1.1倍1分钟
温升 额定负载下连续运行60min后温升≤65K
保护功能 过压、过流、零位启动、系统失谐(闪络)等保护功能
环境温度 -20℃-55℃
相对湿度 ≤ 90%RH

75kVA/75kV串联谐振试验装置(变频)功能 —— Features

—— 更多功能详见《HZBP 75kVA/75kV串联谐振试验装置说明书》。

75kVA/75kV串联谐振试验装置(变频)图片 —— Photo

串联谐振试验装置变频电源

串联谐振试验装置高压分压器

串联谐振试验装置高压电抗器

串联谐振试验装置激励变压器

串联谐振试验装置补偿电容器

串联谐振试验装置电抗器绝缘支架

串联谐振试验装置生产场景一

串联谐振试验装置生产场景二

串联谐振试验装置生产场景三

串联谐振试验装置生产场景:PCB

串联谐振试验装置生产场景:PCB

串联谐振试验装置生产场景:分压器

串联谐振试验装置生产场景:分压器

串联谐振试验装置实物展示:励磁变压器

串联谐振试验装置实物展示:电抗器

串联谐振试验装置实物展示:变频电源

串联谐振试验装置装箱场景

串联谐振试验装置发货场景

产品细节 —— Picture

75kVA/75kV串联谐振试验装置(变频) - 工程案例

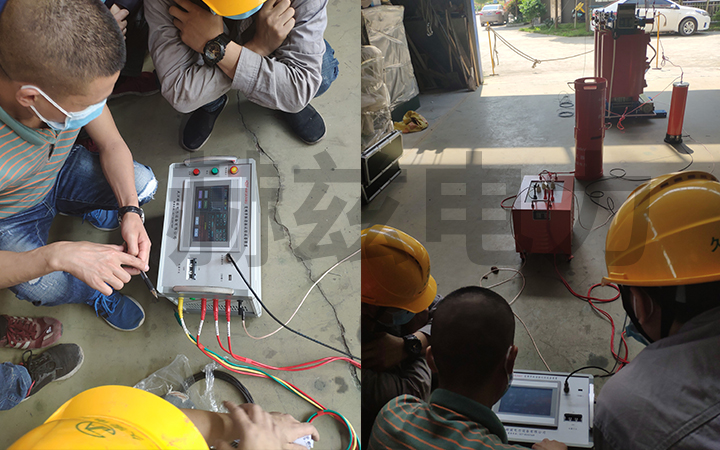

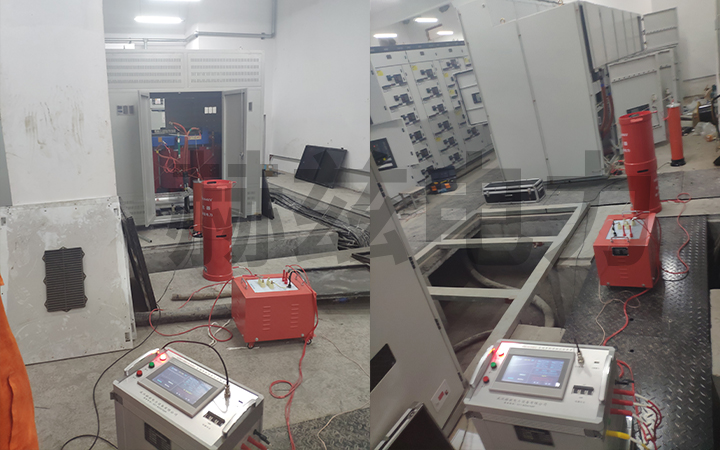

  • 串联谐振试验装置(试验现场一)

    串联谐振试验装置(试验现场一)

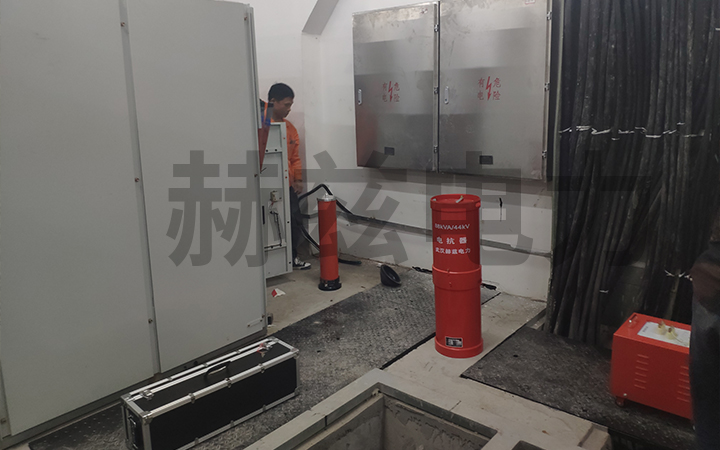

  • 串联谐振试验装置(试验现场二)

    串联谐振试验装置(试验现场二)

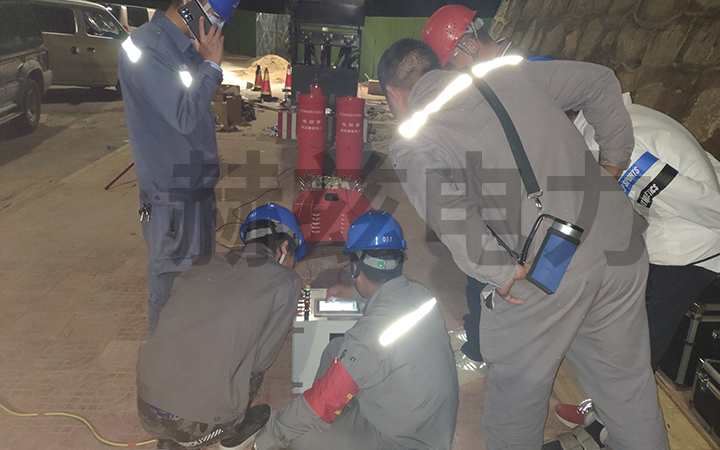

  • 串联谐振试验装置(试验现场三)

    串联谐振试验装置(试验现场三)

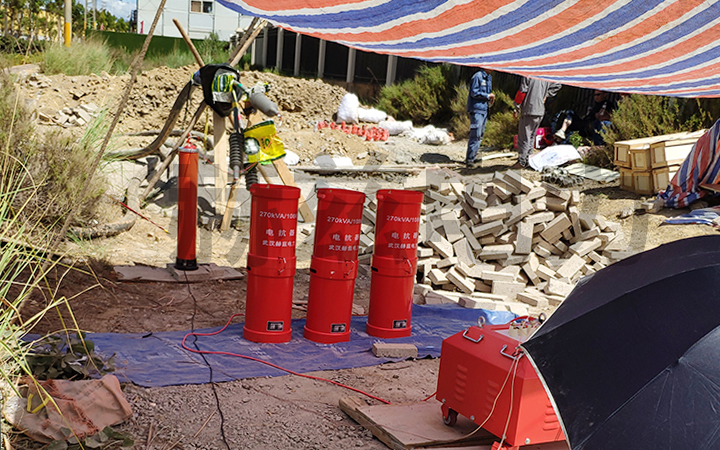

  • 串联谐振试验装置(试验现场四)

    串联谐振试验装置(试验现场四)

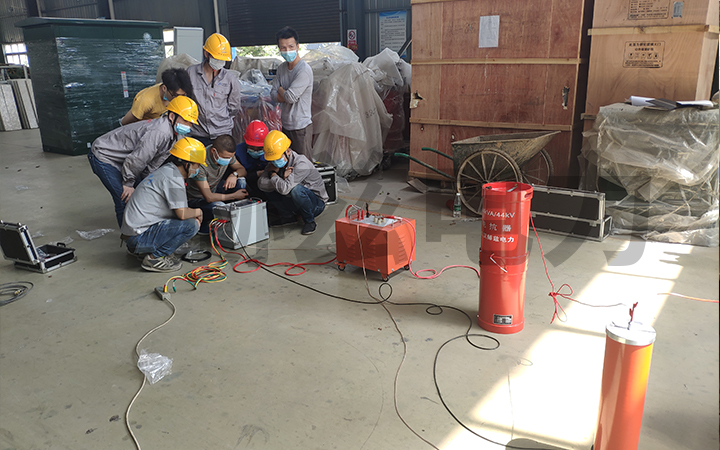

  • 串联谐振试验装置(试验现场五)

    串联谐振试验装置(试验现场五)

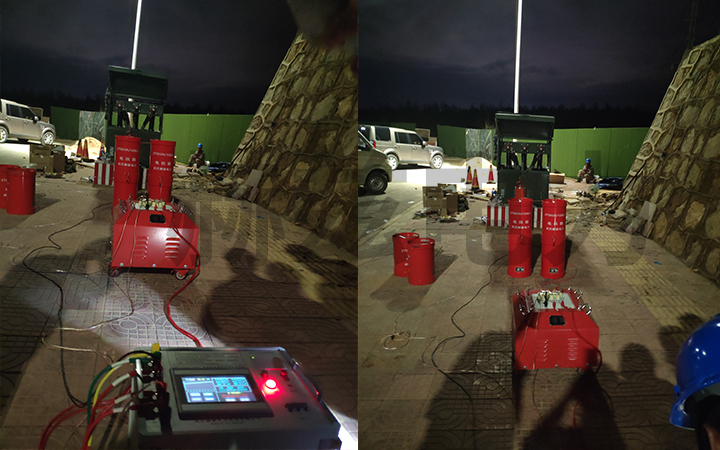

  • 串联谐振试验装置(试验现场六)

    串联谐振试验装置(试验现场六)

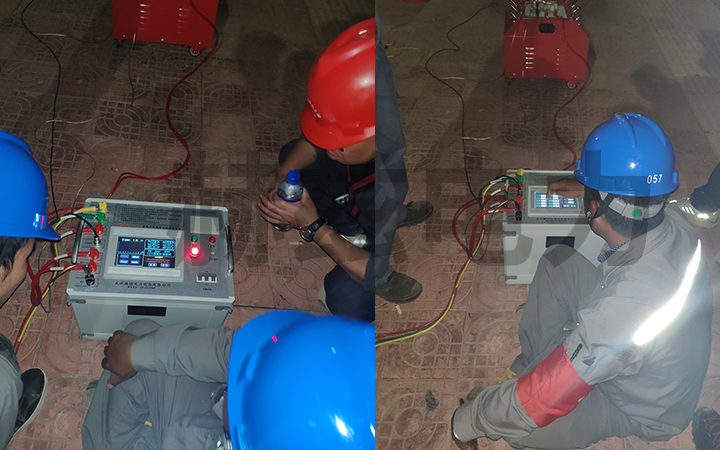

  • 串联谐振试验装置(试验现场七)

    串联谐振试验装置(试验现场七)

  • 串联谐振试验装置(试验现场八)

    串联谐振试验装置(试验现场八)
