三相继电保护测试仪

HZJB-330A
Windows操作系统、 10.4寸真彩显示屏,稳定输出三相电流、四相电压,实现USB与PC单机互联
  • 产品咨询与技术支持: 400-1132-144
  • 24小时产品销售热线: 400-1132-144
  • 点击拨号
说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018,出厂严格质检,确保精度性能。凡购买赫兹电力厂家生产制造的产品,均开具13%增值税专用发票,免费提供技术指导、回检、委托第三方检测及维修等服务,并严格执行《电力工业设备购销合同》及《产品服务承诺书》,购买赫兹电力产品,品质有保证,请您放心购买!

三相继电保护测试仪简介—— introduction

武汉赫兹电力是继电保护测试仪生产厂家,本次新推出的HZJB-330A手提三相继电保护测试仪满足现场所有试验要求。此手提三相继电保护测试仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

三相继电保护测试仪参数 —— Parameters

以下参数为产品标准参数,如需帮助,请致电客服。我们承诺,产品出厂严格质检,确保质量与性能。产品咨询与定制,欢迎致电:400-1132-144
1、流电流源(3*30A)
单相电流输出(有效值):   0--30A/相,精度:0.2% ±5mA
三相并联输出(有效值) :   0--90A/三相同相位并联输出
相电流长时间允许工作值(有效值) : 10A
每相最大输出功率:300VA
三相并联电流最大输出功率: 800VA
三并电流最大输出允许工作时间:10s
频率范围 :0--1000Hz,精度 0.01Hz
谐波次数: 2--20 次
相位: 0--360°,精度 0.1°

2、直流电流源
直流电流输出: 0--±10A/相,精度:0.2% ±5mA

3、交流电压源
单相电压输出(有效值): 0--125V/相,精度:0.2% ±5mV
线电压输出(有效值): 0--250V
相电压/线电压输出功率: 75VA/100VA
频率范围 :0--1000Hz,精度:0.001Hz
谐波次数: 2--20 次
相位 :0--360°,精度:0.1°

4、直流电压源
单相电压输出幅值: 0--±150V,精度:0.2% ±5mV
线电压输出幅值: 0--±300V
相电压/线电压输出功率: 90VA/180VA

5、开关量端子
开关量输入端子: 8 对
空接点: 1--20mA,24V 装置内部有源输出
无源接点:低阻短接信号
电位翻转
有源接点:0-250V DC
开关量输出端子 :4 对,空接点,遮断容量:110V/2A,220V/1A

6、其他
时间范围 :1ms--9999s,测量精度:1ms
手提系列单机体积重量: 体积 338 x 168 x 305mm3,约 12Kg
电源: AC220V±10%,50Hz,10A

7、交流电流工作时间
10A≥工作电流 :工作时间>60 分钟
20A≥工作电流≥:10A 工作时间>70S
30A≥工作电流≥20A :工作时间>15S
工作电流≥30A :工作时间>5S


三相继电保护测试仪功能 —— Features

  1. 满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。
  2. 各种技术指标完全达到电力部颁发的 DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
  3. 经典的 Windows XP 操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和 10.4 寸分辨率为 800×600 的 LED 真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。
  4. 本机 Windows XP 系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。
  5. 配备有超薄型多功能快接按键和光电鼠标,可以象操作普通 PC 机一样通过键盘或鼠标完成各种操作。
  6. 主控板采用 DSP+FPGA 结构,16 位 DAC 输出,对基波可产生每周 2000 点的高密度正弦波, 大大改善了波形的质量,提高了测试仪的精度。
  7. 功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
  8. 采用 USB 接口直接和 PC 机通讯,无须任何转接线,方便使用。
  9. 可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。
  10. 具备 GPS 同步试验功能。装置可内置 GPS 同步卡(选配)通过 RS232 口与 PC 机相连,实现两台测试仪异地进行同步对调试验。

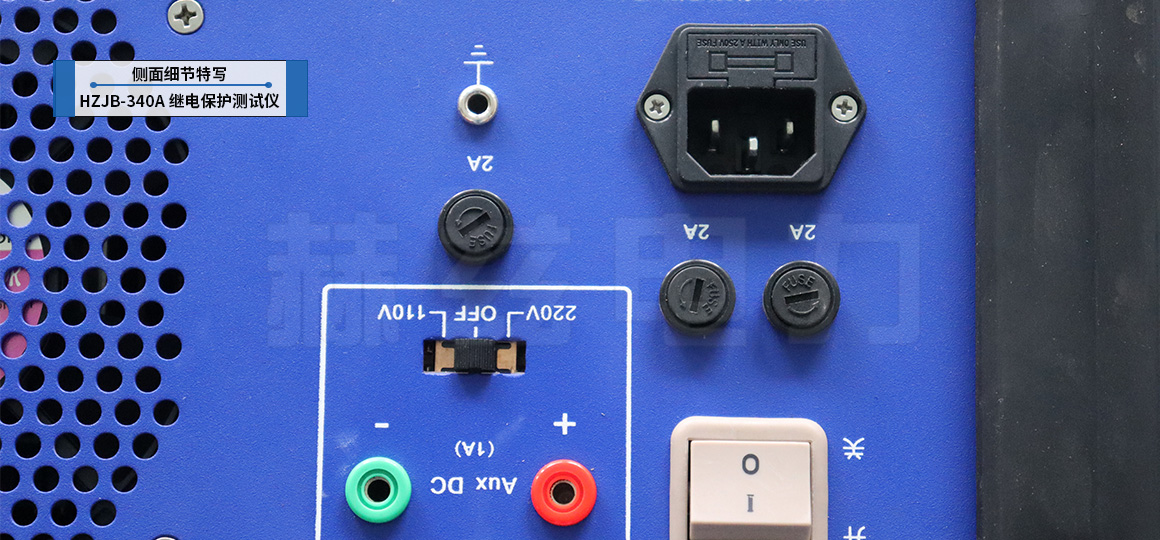

  11. 配有独立专用直流辅助电压源输出,输出电压分别为 110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。
  12. 具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

三相继电保护测试仪图片 —— Photo















产品细节 —— Picture

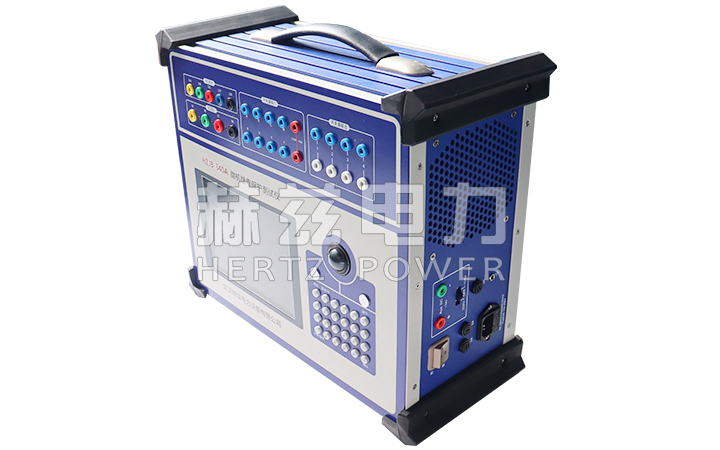

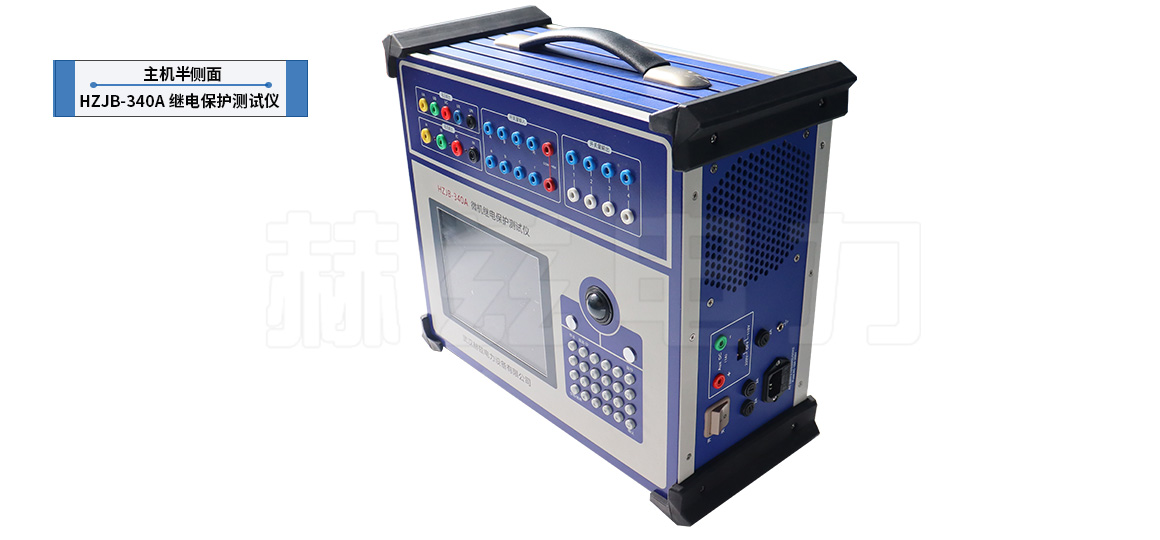

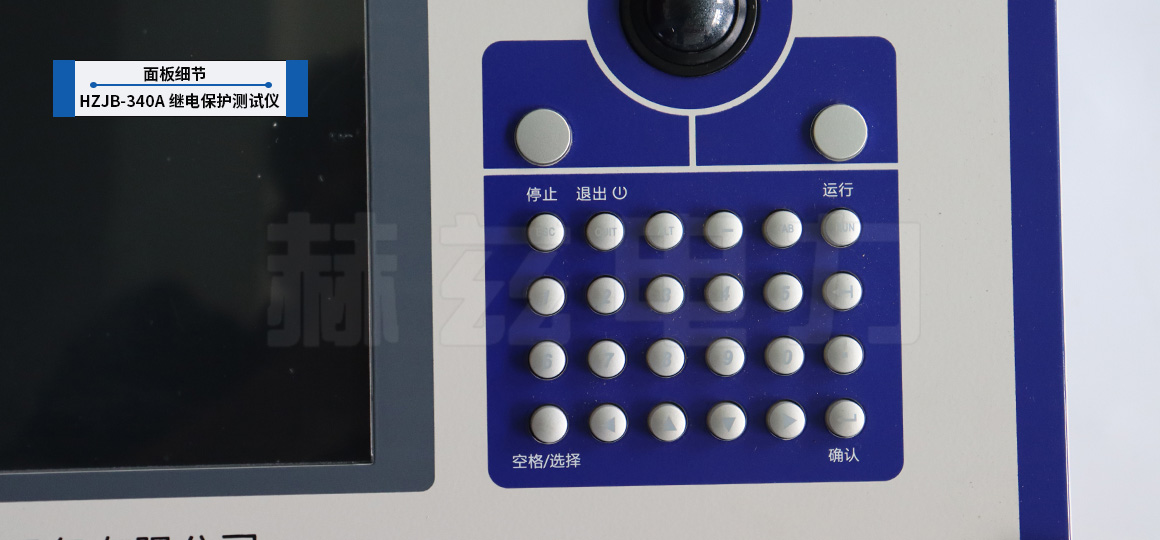

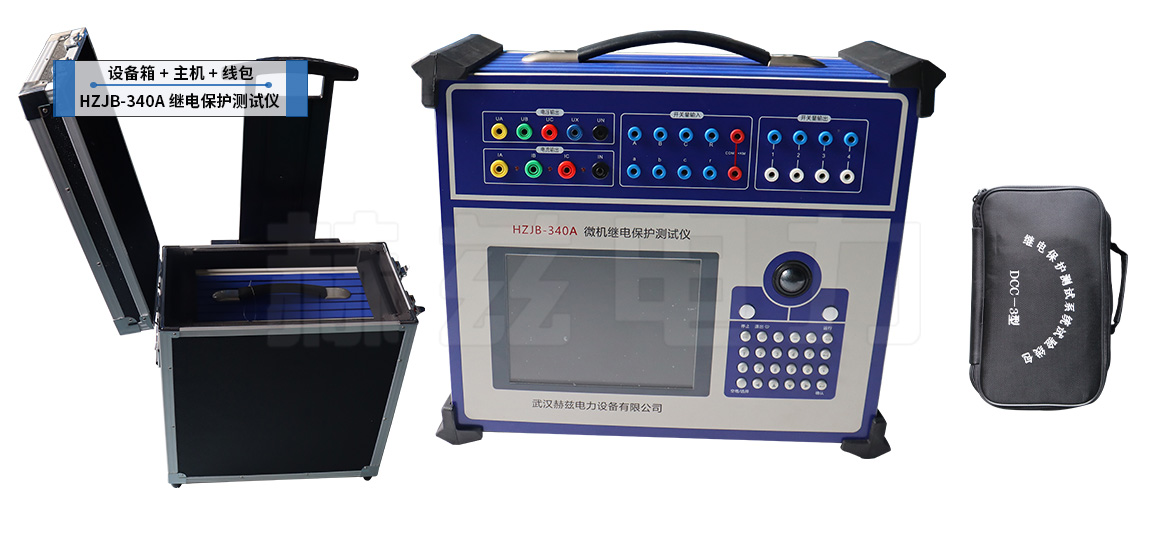

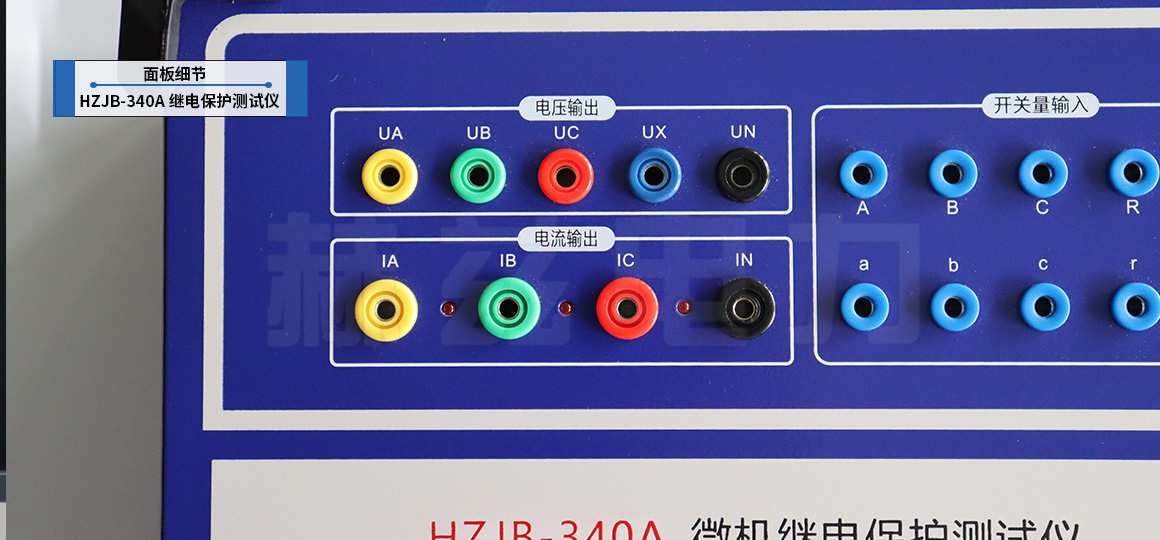

  • 主机

    主机

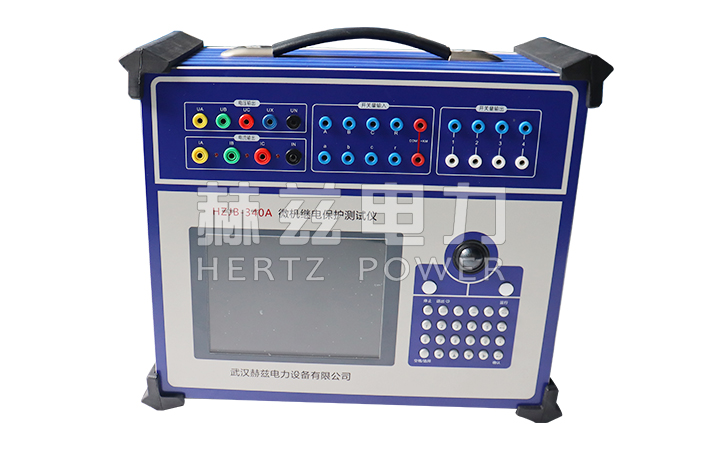

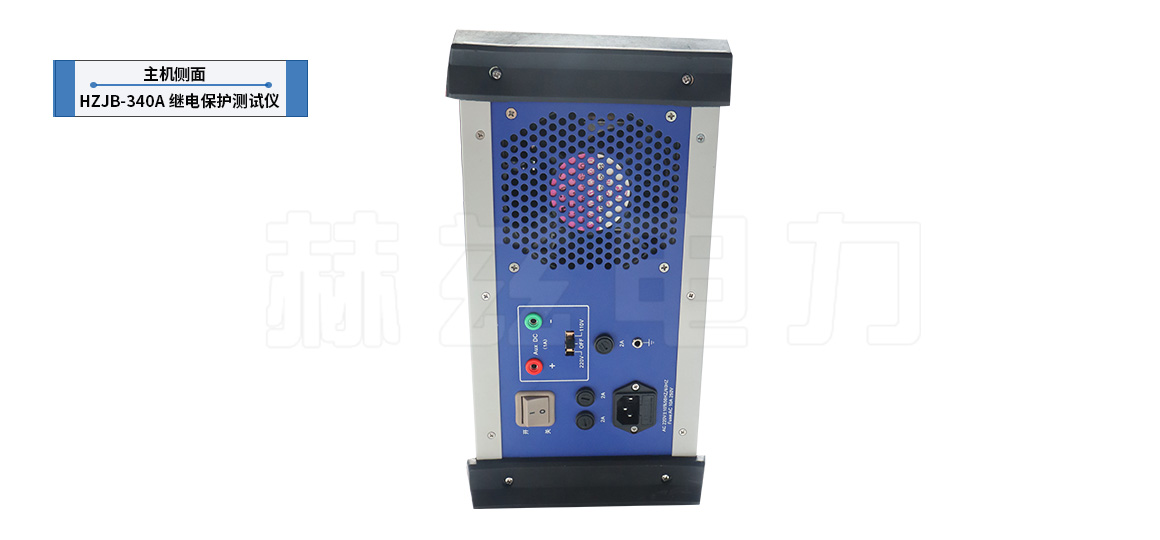

  • 主机

    主机

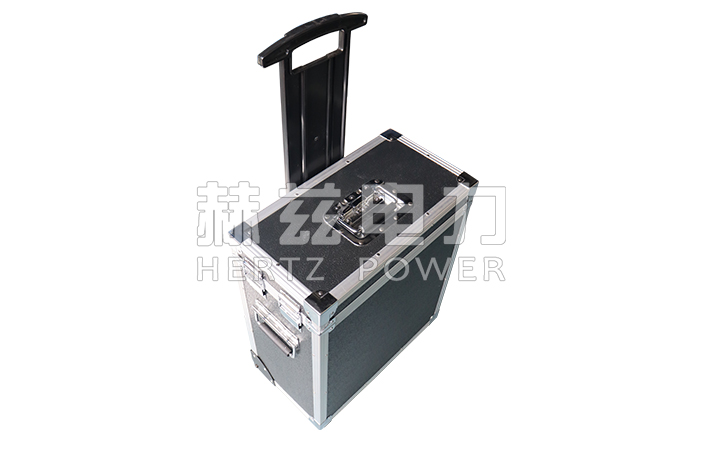

  • 仪器手拉箱

    仪器手拉箱

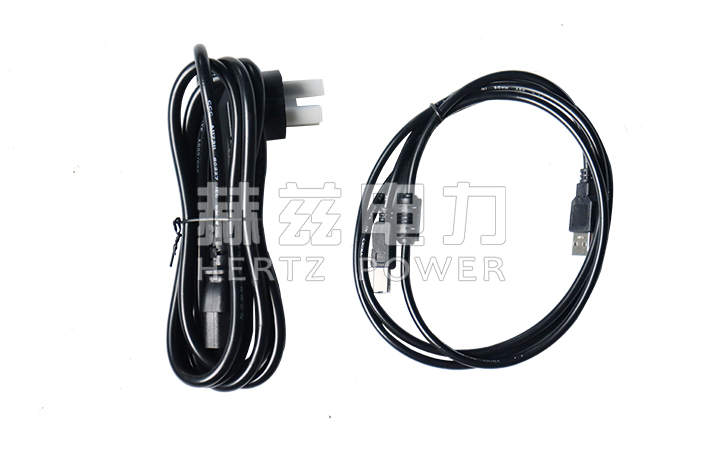

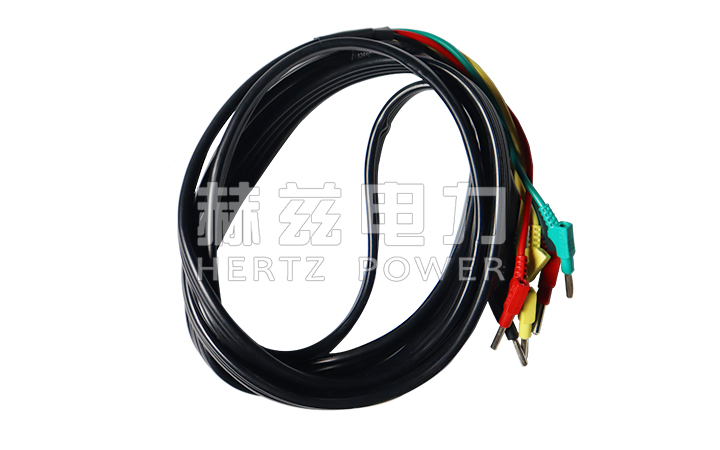

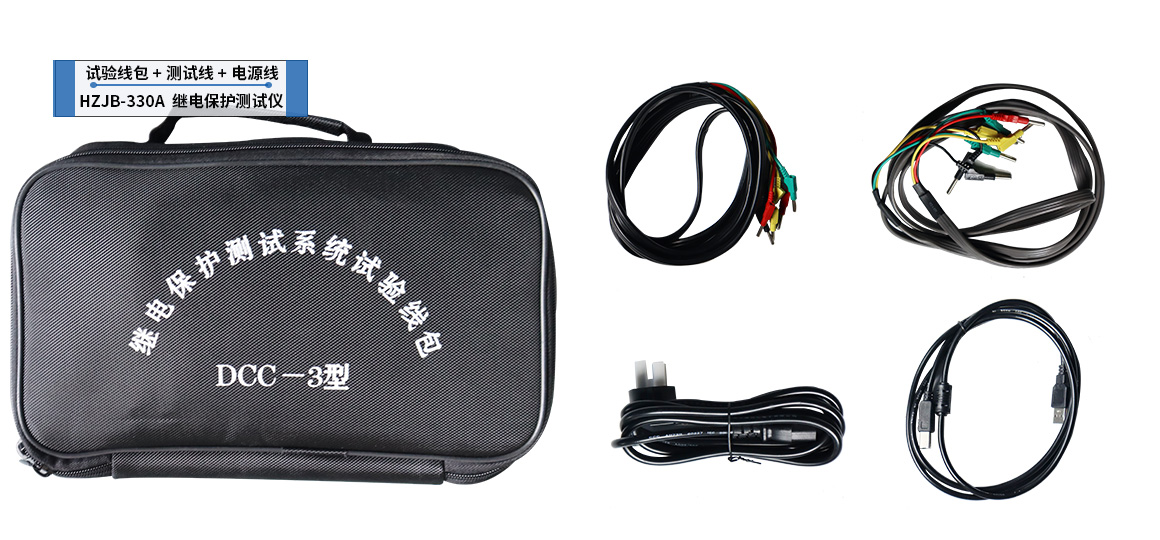

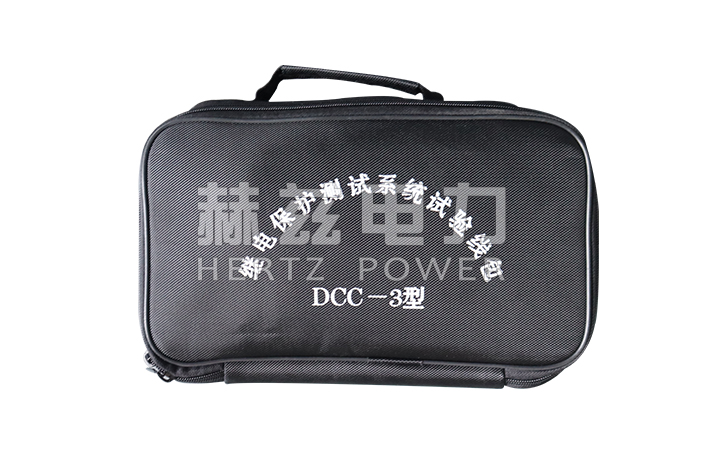

  • 测试线包

    测试线包

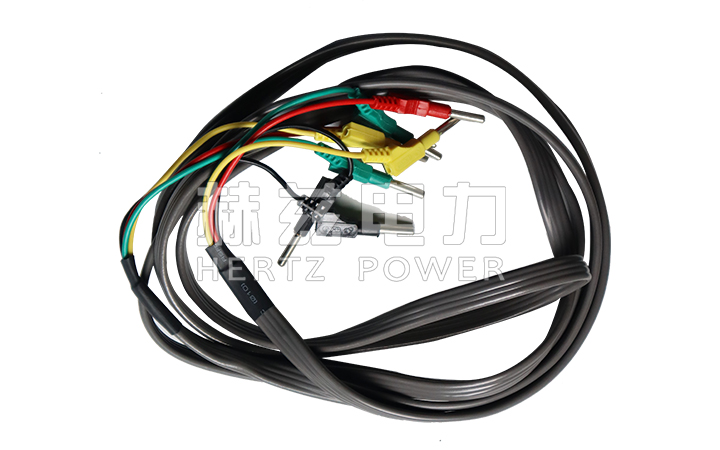

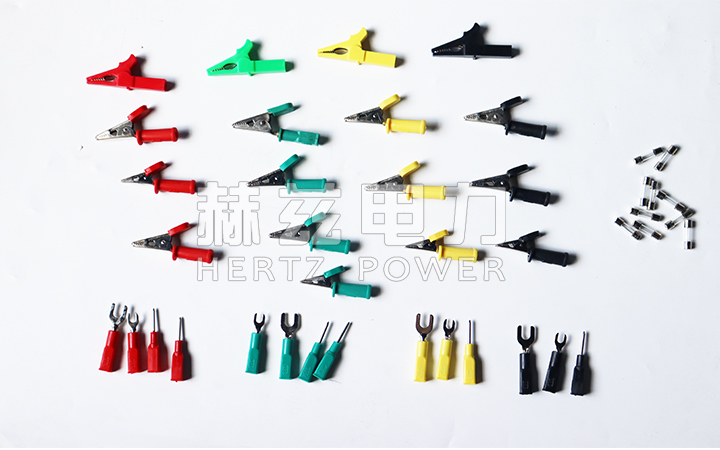

  • 测试夹

    测试夹
