六相微机继电保护测试仪

HZJB-660A
微机继电保护测试仪别称:微机继保仪、继电保护测试仪、六相相继电保护测试仪、继保测试仪、六相相继保测试仪、六相相继电保护校验仪、继保校验仪、六相相继保校验仪、继保仪
  • 产品咨询与技术支持: 400-1132-144
  • 24小时产品销售热线: 400-1132-144
  • 点击拨号
说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018,出厂严格质检,确保精度性能。凡购买赫兹电力厂家生产制造的产品,均开具13%增值税专用发票,免费提供技术指导、回检、委托第三方检测及维修等服务,并严格执行《电力工业设备购销合同》及《产品服务承诺书》,购买赫兹电力产品,品质有保证,请您放心购买!

六相微机继电保护测试仪简介—— introduction

HZJB-660 微机继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪采用单机独立运行,亦可联接笔记本电脑运行的先进结构。主机采用DSP+FPGA结构,真16位DAC输出、内置新型模块式高保真线性大功率功放,自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统,功能强大。体积小、精度高。本微机继电保护测试仪既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。
产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、六相相继电保护测试仪、继保测试仪、六相相继保测试仪、六相相继电保护校验仪、继保校验仪、六相相继保校验仪、继保仪


六相微机继电保护测试仪参数 —— Parameters

以下参数为产品标准参数,如需帮助,请致电客服。我们承诺,产品出厂严格质检,确保质量与性能。产品咨询与定制,欢迎致电:400-1132-144
型  号 660A
电流通道数 标准6
电压通道数 标准6
交流电流输出范围 30A /相或180A(六并)
直流电流输出范围 10ADC /相
交流电压输出范围   120VAC / 相
直流电压输出范围 160VDC / 相




额定参数

交流电流输出
6相电流输出时每相输出(有效值)    0~30A    输出精度   0.2级
3相电流输出时每相输出(有效值)    0~60A
6相并联电流输出(有效值)         0~180A
相电流长时间允许工作值(有效值)   10A
相电流最大输出功率   450VA
6相并联电流最大输出时最大输出功率   1000VA
6相并联电流最大输出时允许工作时间   10s
频率范围(基波)   0~1000Hz
谐波次数   0~20 次
直流电流输出
电流输出   0~±10A / 每相   输出精度   0.2级
最大输出负载电压   20V
交流电压输出
相电压输出(有效值)   0~120V    输出精度   0.2级
线电压输出(有效值)   0~240V
相电压 / 线电压输出功   80VA / 100VA
频率范围(基波)   0~1000Hz
谐波次数   0~20次
直流电压输出
相电压输出幅值   0~±160V    输出精度   0.2级
线电压输出幅值   0~±320V
相电压/ 线电压输出功率   70VA / 140VA
关量
8路开关量输入
空接点     1~20mA,24V
电位接点接入    “0”:0 ~ +6V; “1”:+11 V ~ +250 V
4对开关量输出    DC:220 V/0.2 A;AC:220 V/0.5 A
时间测量范围
0.1ms ~ 9999s ,    测量精度 <0.1mS

  • 继电保护试验项目索引

本索引旨在引导试验人员:各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。
¢  继电器试验:
继电保护类型 测试项目 建议试验的模块 备     注
信号继电器 相应的测试项目 直流试验

交直流试验
若是要求交、直流混合输入的中间继电器,请在“交直流试验”模块中测试
额定电流太小的信号继电器,可用测试仪的电压回路输出测试
时间继电器
中间继电器
重合闸继电器
其它直流电压、电流继电器
电流继电器 相应的测试项目 交流试验 可在“交流试验”专门的序分量模块中测试序分量继电器
也可在“I-t特性”模块中测试反时限继电器
过(欠)电压继电器
序分量继电器
同步检查(或相位比较)继电器
反时限电流继电器
差动继电器 直流助磁特性 差动继电器、差动谐波、交直流试验、谐波试验 试验时请参考说明书中的“附录5”正确接线
谐波制动特性
比例制动特性 差动继电器、交流试验
功率(方向)继电器 相应的测试项目 功率方向及阻抗、交流试验 测试功率(方向)继电器前,应预先确定接线类型,和保护大致的动作边界
阻抗继电器
同期继电器 相应的测试项目 同期试验、交流试验 “同期试验”模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出
频率继电器 相应的测试项目 频率及高低周 单机试验选择“自动变频”方式时,能测试频率滑差定值


¢  微机保护试验:
  继电保护类型 测试项目 建议试验的模块 备     注
线








多段过流 相应的测试项目 交流试验 只要方法得当,用“交流试验”模块能进行大部分继电器和微机保护的试验,应重点学习该模块
过(欠)电压
序分量电压电流
频率装置
功率方向保护
重合闸及转换性故障 相应的测试项目 整组试验、线路保护、状态系列、6-35KV线路保护综合测试 要求测试检同期和检无压,用Ux作为待并侧电压输出,测试仪是用Ua代替Ux进行试验
距离和零序 距离和零序定值校验 距离和零序、线路保护、整组试验、交流试验 “距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值
阻抗特性 阻抗特性
工频变化量距离 定值校验 距离和零序、线路保护 应设置故障电流足够大,比如10~15A(当为5A制CT时)
复合电压闭锁(方向)过流 过流、低压、负序电压、灵敏角等 交流试验、6-35KV线路保护综合测试 有的保护的“低电压”和“负序电压”由不同的端子输入,试验时需更换接线
低周、低压减载装置 相应的测试项目 频率及高低周、6-35KV线路保护综合测试 若其它条件都满足,装置却不能动作,请确认装置是否还需要同时输入电流和开关接点








差动保护 比例制动特性 差动保护、差动定值、交流试验 发电机差动保护,用“差动保护”进行试验时,可看作接线类型为Y/Y,高、低压侧平衡系数均为1的变压器保护
“差动保护”注重曲线特性搜索,而“差动定值”模块注重差动定值测试,二者结合,能全面测试差动保护
谐波制动特性 差动保护、差动定值、谐波试验
失磁保护 相应的测试项目 交流试验 试验时应注意输出的电压电流的夹角
励磁保护
复合电压闭锁(方向)过流(后备) 相应的测试项目 请参见上文“线路保护”部分 请参见上文“线路保护”部分







自动准同期装置 相应的测试项目 同期试验 做自动调整试验时,测试各开入量必须按说明书要求接线
母线差动保护 相应的测试项目 交流试验 请参见附录6中“南瑞部分保护”有关BP-2B和RCS-915的说明
光纤线路差动保护 试验前先确定装置是否形成“自环”,若是,则保护的动作值应等于其整定值的一半

六相微机继电保护测试仪功能 —— Features

  1、电压电流输出灵活组合输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

  2、操作方式装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

  3、新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

  4、高性能主机输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  5、软件功能强大可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。

  6、具有独立专用直流电源输出设有一路110V及220V专用可调直流电源输出。

  7、接口完整装置带有USB通讯口,可与计算机及其它外部设备通信。

  8、完善的自我保护功能散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

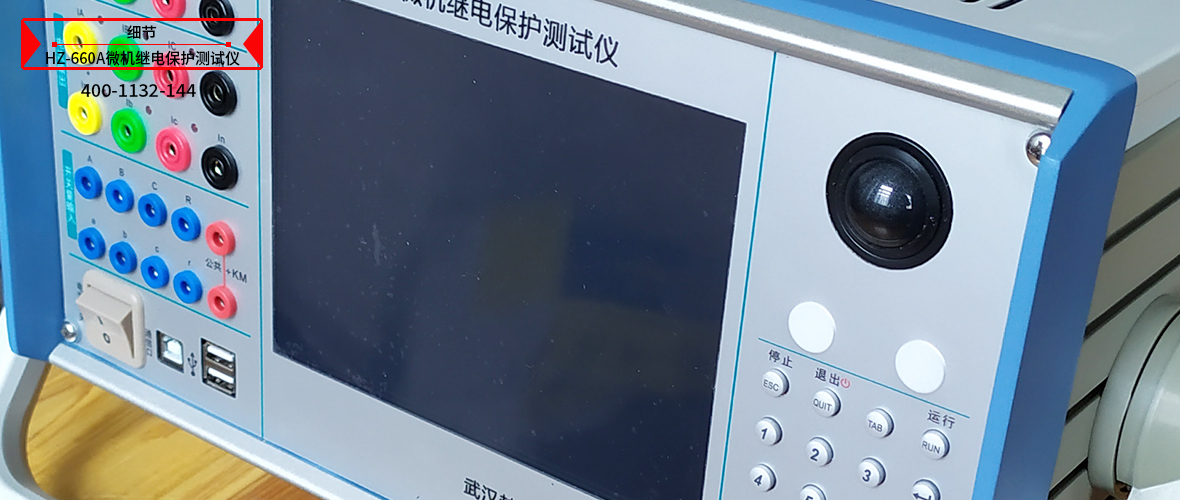

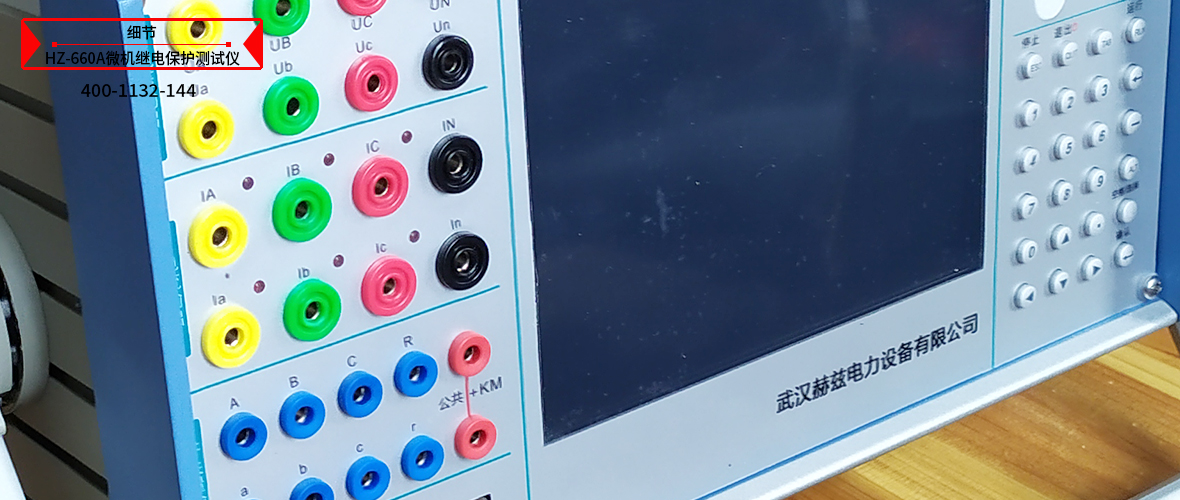

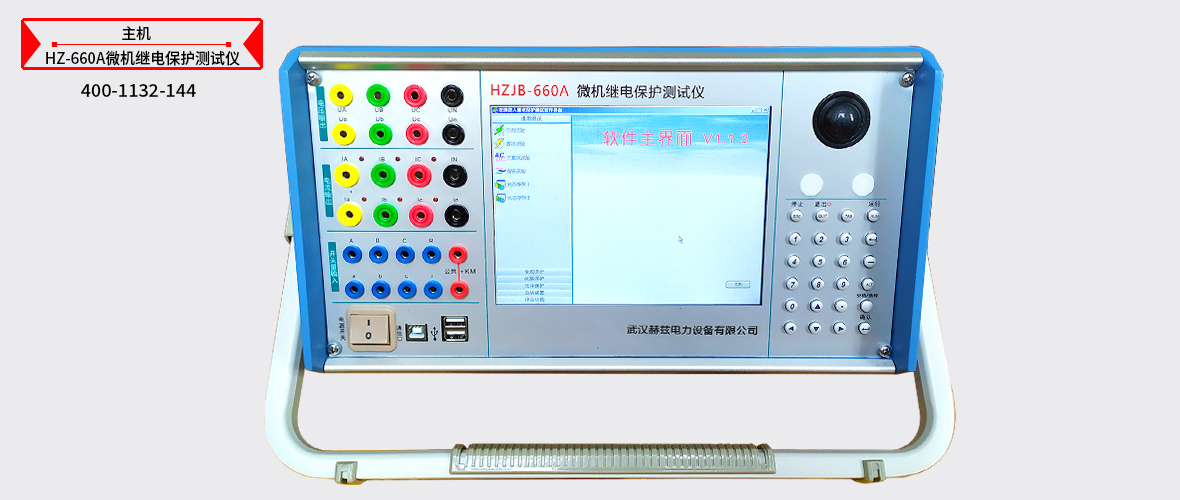

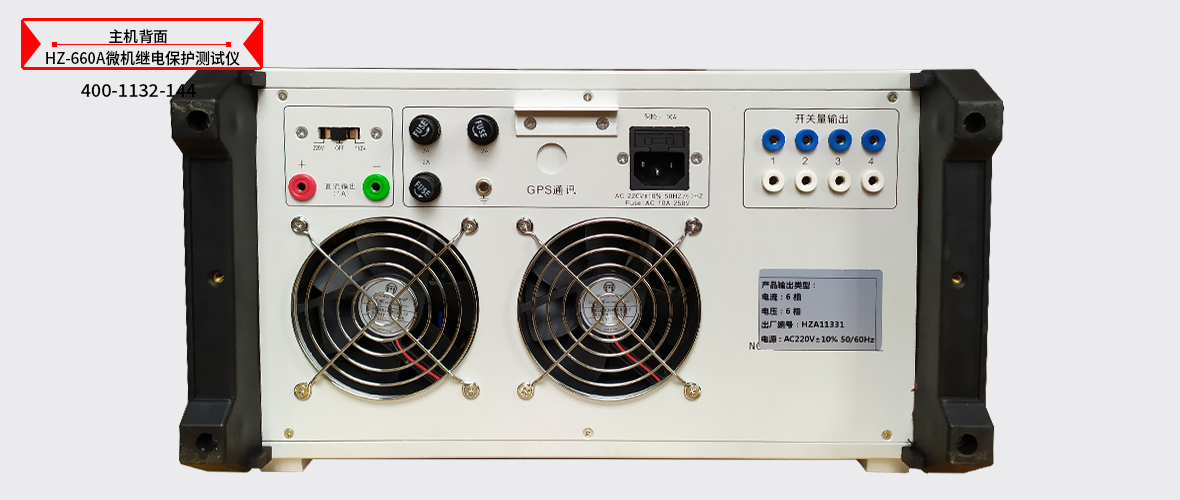

六相微机继电保护测试仪图片 —— Photo
