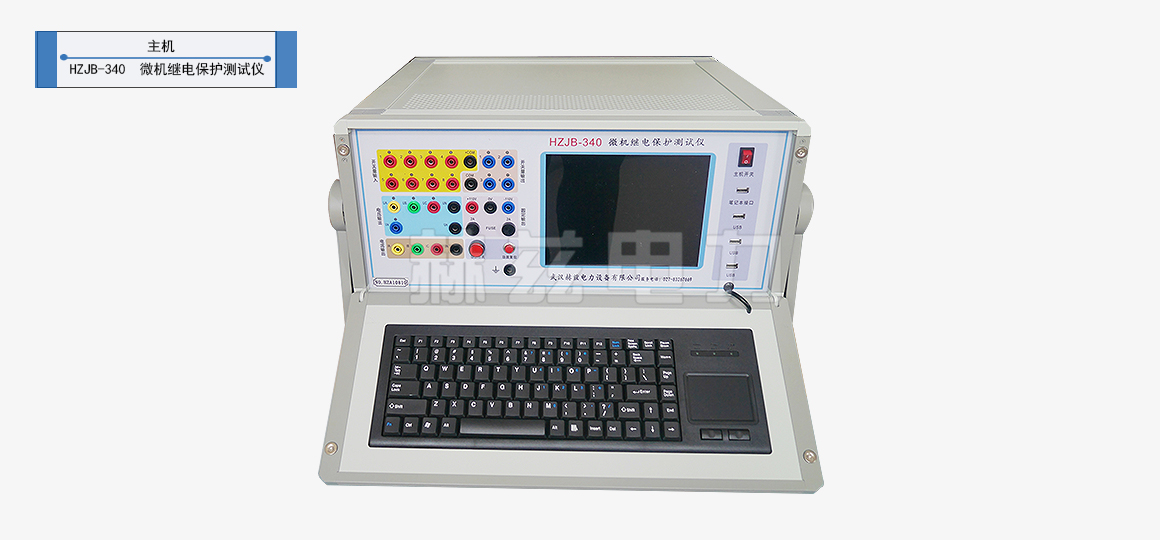

HZJB-340 微机继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪
| 输出精度 | ≤0.5A ±2mA |
|---|---|
| ＞0.5A 0.2% | |
| 相电流输出（有效值） | 0～40A |
| 三并电流输出（有效值） | 0～120A |
| 相电流长时间允许工作值（有效值） | 10A |
| 相电流最大输出功率 | 420VA |
| 三并电流最大输出时最大输出功率 | 900VA |
| 三并电流最大输出时允许工作时间 | 10s |
| 频率范围（基波） | 20～1000Hz |
| 谐波次数 | 1～20 次 |
| 输出精度 | 0.5级 |
|---|---|
| 电流输出 | 0～±10A / 每相 |
| 0～±30A / 三并 | |
| 最大输出负载电压 | 20V |
| 输出精度 | 0.2级 |
|---|---|
| 相电压输出（有效值） | 0～120V |
| 线电压输出（有效值） | 0～240V |
| 相电压/线电压输出功率 | 80VA / 100VA |
| 频率范围（基波） | 20～1000Hz |
| 谐波次数 | 1～20次 |
| 输出精度 | 0.5级 |
|---|---|
| 相电压输出幅值 | 0～±160V |
| 线电压输出幅值 | 0～±320V |
| 相电压/线电压输出功率 | 70VA / 140VA |

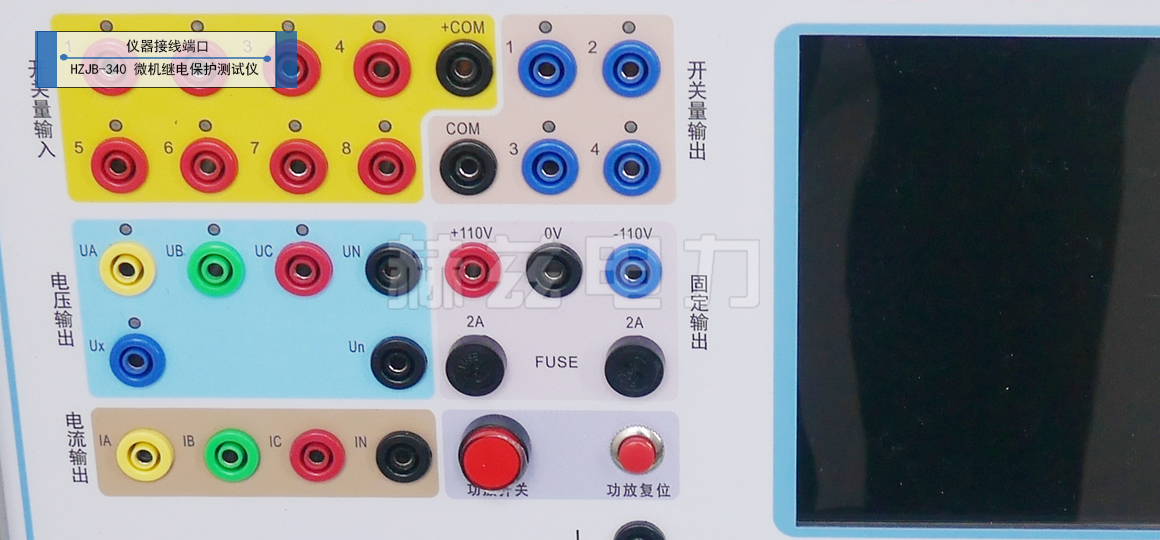

| 开关量输入 | 10路 | 空接点： 1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V |
|---|---|---|
| 开关量输出 | 8对 | DC：220V／0.2A；AC：220V／0.5A |
| 时间测量 | 测量范围0.1ms ～ 9999s 测量精度0.1mS | |
| 外形尺寸 | 400×300×180mm³ |
|---|---|
| 单机重量 | 18kg |
| 供电电源 | AC 220V±10%，50／60Hz |
| 环境温度 | -10℃ ～ +50℃ |
输、变电运行和施工、交接试验及预防性试验设备
三相微机继电保护测试仪说明书中详细介绍了三相微机继电保护测试仪的使用方法、接线方法及仪器注意事项。阅读中遇到问题请联系我们。
说明书格式：PDF
