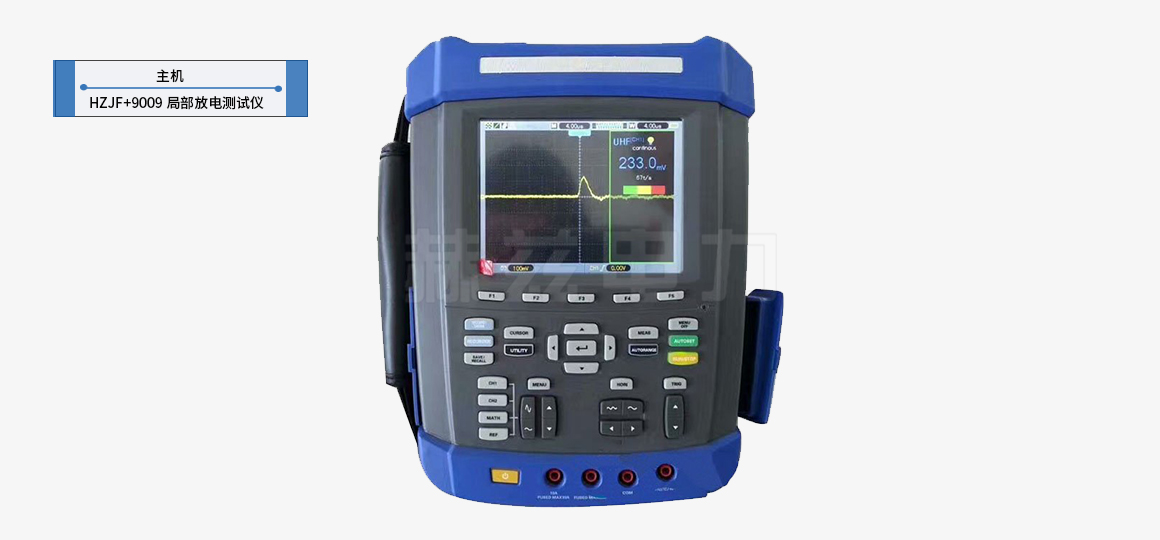

手持式局部放电测试仪

HZJF+9009
具有TEV、UHF、AA、AE、HFCT测量功能,灵活达配超声波、地电波传感器、特高频传感器、超声波聚波器
  • 产品咨询与技术支持: 400-1132-144
  • 24小时产品销售热线: 400-1132-144
  • 点击拨号
说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018,出厂严格质检,确保精度性能。凡购买赫兹电力厂家生产制造的产品,均开具13%增值税专用发票,免费提供技术指导、回检、委托第三方检测及维修等服务,并严格执行《电力工业设备购销合同》及《产品服务承诺书》,购买赫兹电力产品,品质有保证,请您放心购买!

手持式局部放电测试仪简介—— introduction

手持式局部放电检测仪

手持式局部放电检测仪具有TEV、UHF、AA、AE、HFCT测量功能,灵活达配超声波传感器、地电波传感器、特高频传感器、超声波聚波器,可用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。通过配置不同的传感器可以灵活实现多种电气设备局放部电检测。

【别名】:手持式局放检测仪、手持式局部放电测试仪、手持式局放仪、局放仪、手持式局放检测仪、便携式局部放电检测仪、特高频局放测试仪

【原理】:赫兹电力研发生产的HZJF+9009手持式局放检测仪采用特高频地电波和超声波检测局部放电的方法,通过外置传感器接收电器设备内部局部放电辐射和产生的特高频和超声波信号,手持式局放检测仪能有效检测到电力设备内部是否放电。

【特点】:通过局部放电【强度和频度】指标来衡量电气设备的放电程度。通过测量 1 个工频周期内的放电信号,据放电脉冲序列中最大值(dB)来表示局部放电的强度。提取放电脉冲并根据放电脉冲数量来表示局部放电的频度。

【应用】:手持式局放检测仪广泛应用于发电、配电企业、铁路系统、石油化工、供电系统、航空航天检测领域、自动化检测领域。

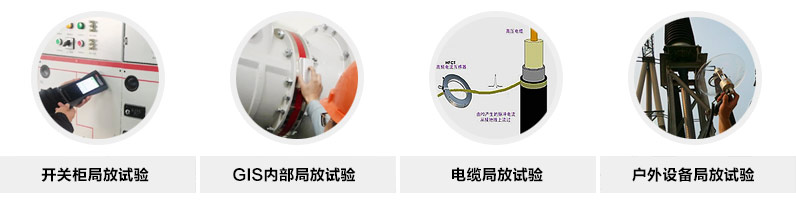

局部放电检试验与应用

手持式局部放电测试仪参数 —— Parameters

以下参数为产品标准参数,如需帮助,请致电客服。我们承诺,产品出厂严格质检,确保质量与性能。产品咨询与定制,欢迎致电:400-1132-144
一、传感器参数
TEV 测量 AA 测量 UHF 测量 AE 测量 HFCT 测量
TEV、暂态地电压传感器
TEV、暂态地电压传感器
超声波传感器
超声波传感器
特高频传感器
特高频传感器
接触式超声波传感器
磁吸式接触式超声波传感器
高频互感器
特高频互感器
测量范围 0-60 dBmV 测量范围 -6dBμV~68dBμV 检测频段 300MHZ~1.5 GHz 测量范围 -6dBμV 至 68dBμV 传感器传输阻抗 5mV/mA
分辨率 1dB 分辨率 1dB 测量范围 0-60 dBmV 分辨率 1dB 检测频率 1~30MHz
精度 ±1dB 精度 ±1dB 精度 <1dBmV 精度 ±1dB 灵敏度 ≤50pC
每周期最大脉冲 1400 传感器中心频率 20~50 kHz 传感器频段 300-2000MHz 频率范围 20~200 kHz
测量频带 5~70MHz
二、硬件参数
外壳 ABS
显示 4.0 寸全彩RGB全触液晶屏
操作 全屏触摸操控
数据通道 多通道,自动切换传感器
连接器 USB 接口(兼充电器输入) 无线 wifi
无线同步基准
3.5mm 立体声耳机插孔
外置传感器输入端口
耳机 降噪耳机,最小 8 欧姆
数据存储 SD卡 / 16G ~ 64G
充电器 AC 90-264V 或 DC 5V
供电 内置 / 锂电池 3.7V/5000mAh
工作时间 约 6 小时
工作环境 温度:-20 ~ 50℃ ,湿度:20-85% 相对湿度
体积、重量 210x100x35(mm3) ,0.4kg (主机)
三、传感器功能配置
说明 HZJF+9009手持式局部放电检测仪传感器的配置请咨询客服!
传感器名称 外观 型号 用途及功能 配置 说明

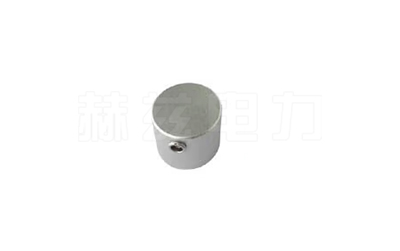

超声波、TEV二合一传感器 超声波、TEV二合一传感器 AE20X 测量开关柜(超声波、暂态地电波)局放信号 标配内置 HZJF+9009

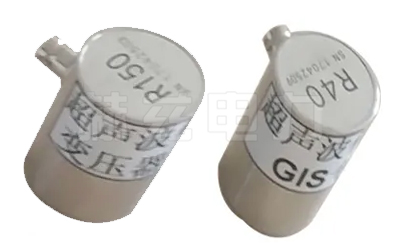

接触式超声波传感器 接触式超声波传感器 AE40X 测量变压器、GIS、电机等局放检测 选配 ——

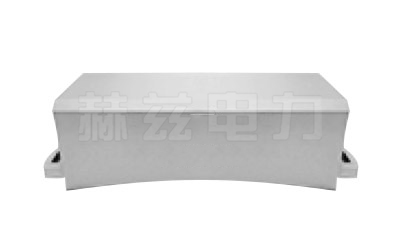

特高频传感器 特高频传感器 UHF300X 测量GIS的内部局放信号 选配 ——

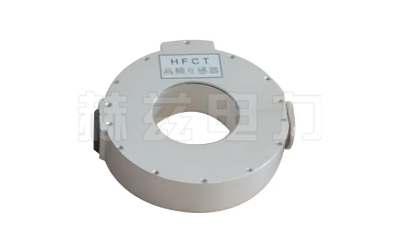

高频互感器(内径45mm) 高频互感器(内径45mm) HFCT30X 测量高压电缆的局部放电 选配 ——

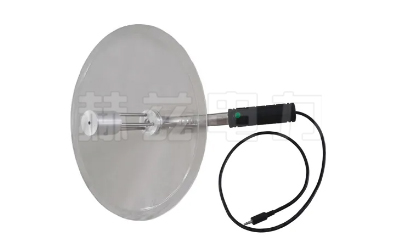

超声波聚波器 超声波聚波器 AE100 测量架空线路,避雷器及绝缘子、互感器的局部放电 选配 ——
四、被试设备与传感器配置方案
开关柜 AA 或 TEV SF6开关柜需增加 AE401或 AE402
HZJF+9009和YJF-V 自带内置,无需增加
变压器 AE40X
GIS AE40X + UHF300X
电缆 HFCT30X CT内径45mm
架空线 AE100 可测试避雷器,绝缘子,互感器等高压设备

手持式局部放电测试仪功能 —— Features

1、使用方便,无需停电:手持式局部放电检测仪可随时随地实现运行中的电气设备局部放电进行带电检测;
2、传感器灵活搭配:手持式局部放电检测仪内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器,手持式局部放电检测仪通过配置不同的传感器可以灵活实现多种电气设备局放部电检测;

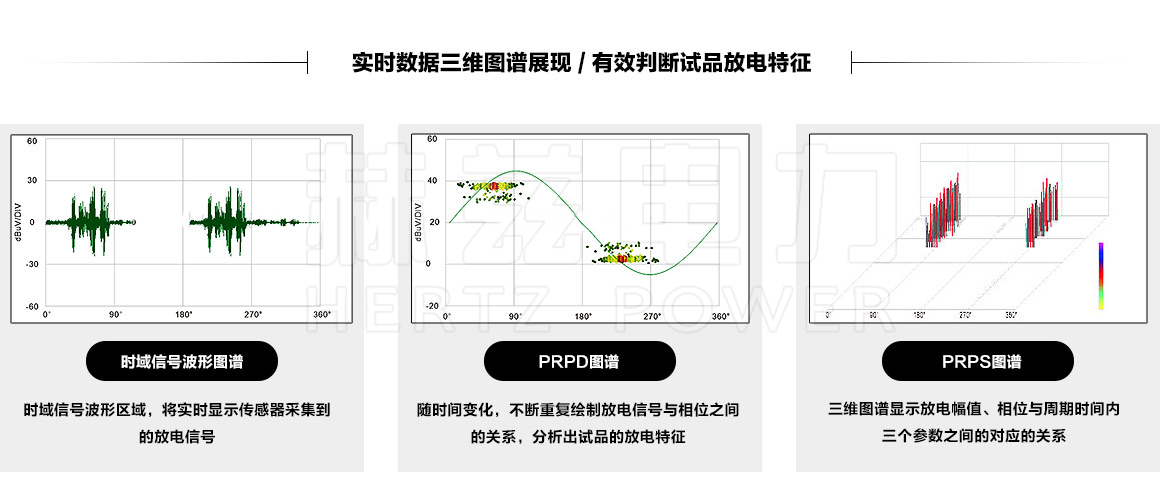

3、数据图谱:提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
4、全彩高清触摸屏:4寸高分辨率全彩液晶触摸控制屏,人性化操作界面;全中英文触控屏输入;
5、数据管理全面:人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;
6、宽频段检测范围:采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的局放检测。
7、数据同频通讯:可通过无线Wifi实现主机与PC端的数据通讯;具有内同步、外同步功能,并配备无线同步接口;
8、数据海量存储:具有USB接口,方便与PC端数据传输;配备SD卡,实现测试数据海量存储;

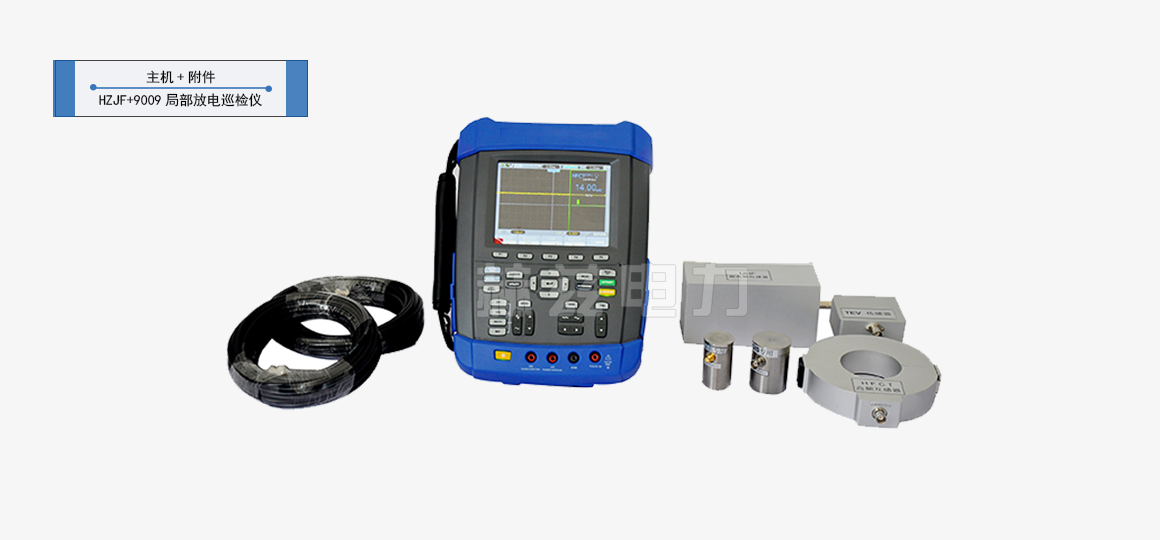

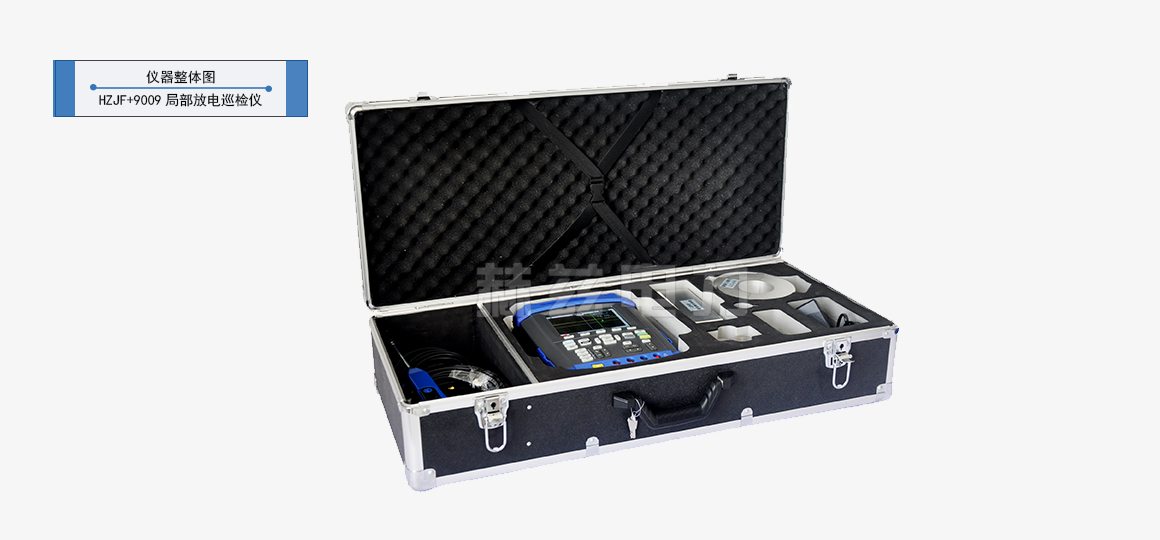

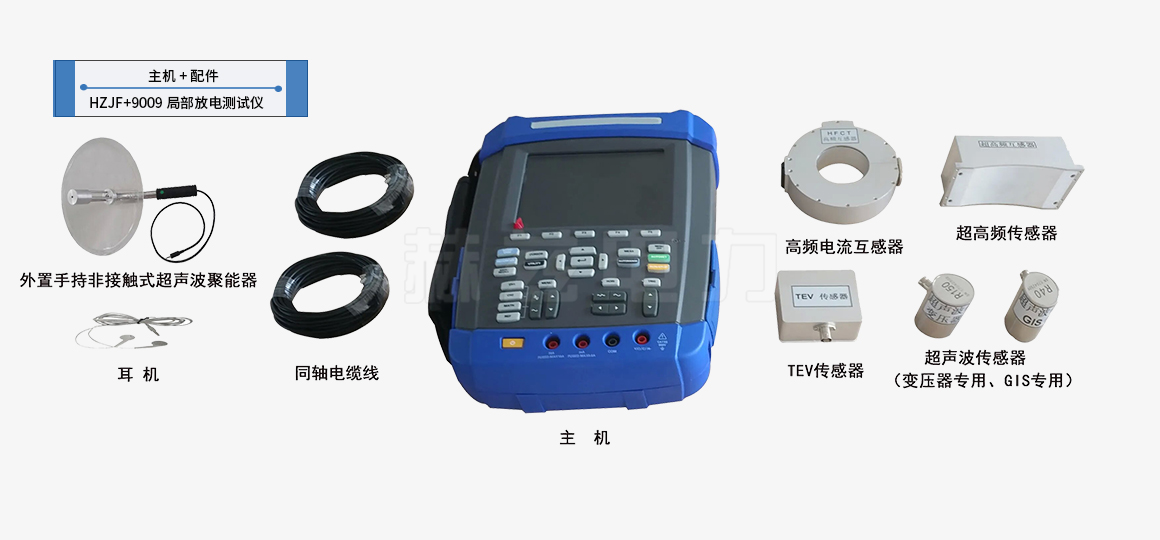

手持式局部放电测试仪图片 —— Photo
