局部放电发生时,产生超声波、热、光、磁等物理现象,其中超声波会以声源为中心,以球面波形式向周围传播
别名:手持式局部放电检测仪、手持式局部放电测试仪、手持式局放仪、局放仪、手持式局部放电巡检仪、超声波局部放电检测仪、开关柜局部放电检测仪、手持局部放电测试仪

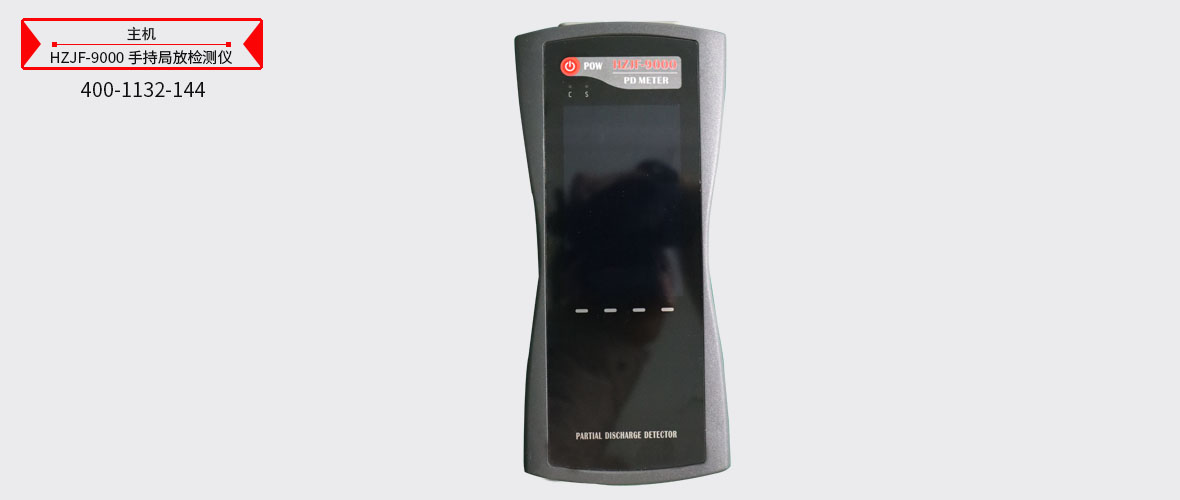

HZJF+9000局部放电巡检仪产品介绍:局部放电发生时,产生超声波、热、光、磁等物理现象,其中超声波会以声源为中心,以球面波形式向周围传播。手持式局部放电巡检定位仪用接收局放产生超声波的信号来判断局部放电的存在和位置,并结合实时显示的图像和数据,快速诊断局部放电状况。该定位仪集成了暂态对地电压、超声波两种检测方式。
TEV 测量 | AE 测量 | |||
测量范围 | 0-60 dBmV | 测量范围 | -6dBμV 至 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脉冲 | 1400 | 频率范围 | 20~200 kHz | |
测量频带 | 3~100MHz | 灵敏度 | >40dB | |
AA 测量 | UHF测量 | |||
测量范围 | -6dBμV~68dBμV | 检测频段 | 300-2000MHz | |
分辨率 | 1dB | 测量范围 | 0-60 dBmV | |
精度 | ±1dB | 灵敏度 | 2.4 V/m | |
传感器中心频率 | 40 kHz | 传感器频段 | 300-2000MHz | |
灵敏度 | >35dB | |||
HFCT 测量 | ||||
传感器传输阻抗 | 5mV/mA | |||
检测频率 | 1~30MHz | |||
灵敏度 | ≤50pC | |||
硬件 | ||||
外壳 | ABS | |||
显示 | 4.0 寸RGB液晶屏 分辨率800*480 | |||
采样精度 | 12bit | |||
同步方式 | 内同步、外同步 | |||
连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口 |
无线 wifi |
||
耳机 | 最小 8 欧姆 | |||
SD 卡 | 标配 16G ~ 64G | |||
内置电池 | 3.7V/5000mAh 锂电池 | |||
工作时间 | 约 6 小时 | |||
充电器 | AC 90-264V 或 DC 5V | |||
使用温度 | -20 ~ 50℃ | |||
湿度 | 20-85% 相对湿度 | |||
体积、重量 | 210*100*35(mm) 0.4KG(主机) |
1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测;
2、提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
3、人性化的人机界面方便不同设备的数据管理;

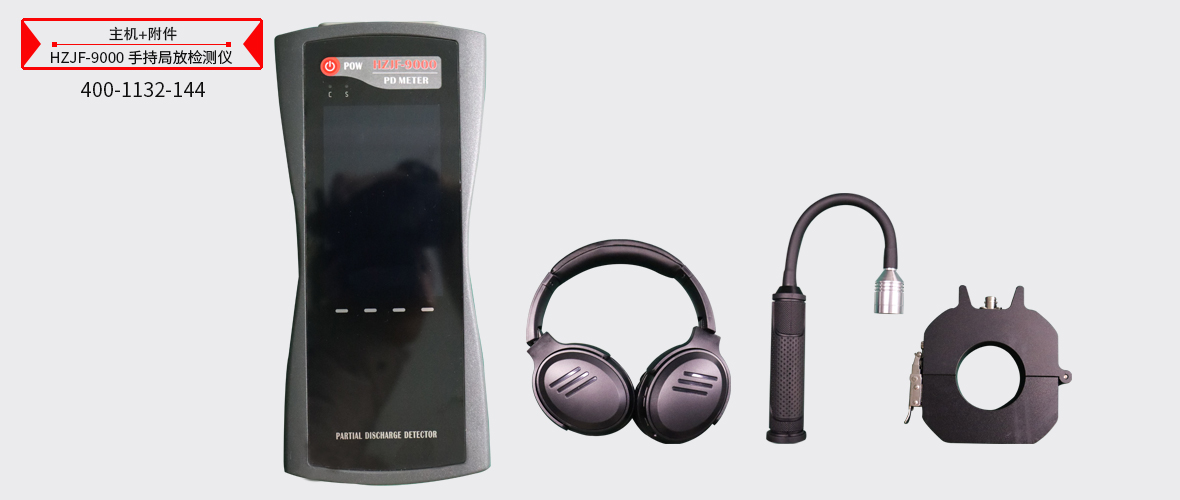

4、内置超声波传感器和暂态地电压(以下简称TEV传感器),可外接变压器、GIS、架空线路、电缆等专用传感器;
5、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
6、测试带宽范围为30kHz~2.0GHz,适用各种频段的检测原理;
