电缆耐压及振荡波局放测试系统简介—— introduction

别称：电缆阻尼震荡波、振荡波局放测试仪系统、电缆振荡波局放测试、电缆故障震荡波综合测试仪、电缆故障振荡波测试仪、电缆障碍振荡波局放综合测试仪
用途：电缆振荡波局放测试系统（OWTS）是一种用于交联聚乙烯电力电缆现场局部放电试验的装置。对于现场试验，由于电力电缆容量大很难进行工频电压下的状态检测，直流电源不适用于XLPE电力电缆，采用超低频（0.1Hz）电源进行试验由于要求试验时间长可能会引发电缆中的新的缺陷。电缆振荡波局部放电检测和定位技术，是利用电缆本身的电容特性产生衰减振荡的交流高压波形，电源设备较轻，且能够有效检测和定位电缆局部放电处的位置而不对电缆造成伤害，因此受到越加广泛的应用。
特点：
1、与现有的预防性耐压试验技术相比，可以非破坏性地及时发现电缆存在的轻微质量缺陷，特别是现场接头制作工艺不到位造成的绝缘缺陷，并可以确定缺陷的发生位置，杜绝带着安全隐患投运造成运行安全事故，可以现场进行电缆状态评估，以科学判断电缆是否要监督运行、修复缺陷点或更换新电缆。
2、采用交流充电的HZ-OWTS系统装置原理优于国内外现有直流技术，避免因直流充电可能引起的电缆“假局放”效应。更符合XLPE电缆的绝缘材料特性，并可更好的测试老运行电缆的局部放电。
3、根据局放点信息数据，能够确定各相电缆的局放起始电压（PDIV）和更大局放量（PDMax），并记录在报告中，以便建立线路档案，日后能快速、准确的了解该电缆的运行状况。
4、实践证明，振荡波法电缆局部放电定位（OWTS）测试设备对电缆的本体、附件质量、接头工艺等均有良好的检测效果。
5、系统完全兼容现有国标、行标，试验不会损伤电缆。

电缆耐压及振荡波局放测试系统参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

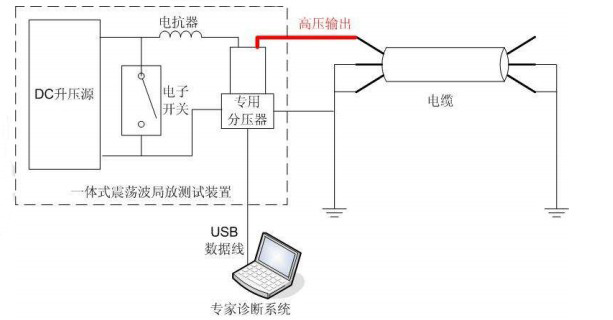

阻尼振荡波单元为一体化设计，内含高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。
测控主机协调整个系统的运行，通过无线网络和阻尼振荡波单元进行通信，控制阻尼振荡波单元运行，并采集、存储和分析分压器/耦合器采集的阻尼振荡波信号和局放信号。

型号	HZZDB-60	HZZDB-30
供电电源	220VAC±10%，50Hz	220VAC±10%，50Hz
振荡波输出最大电压	30kV	60kV
振荡频率范围	20Hz~300Hz	20Hz~300Hz
测试电缆长度范围	200m~20km	200m~20km
高压充电电流	5mA	5mA
高压开关	触发方式：激光触发高压开关	触发方式：激光触发高压开关
高压开关控制	导通时间：1µs	导通时间：1µs
	开关导通电阻：小于1Ω	开关导通电阻：小于1Ω
	光纤通信	光纤通信
局放测量范围	1pC~100nC	1pC~100nC
局放水平检测与带宽	符合国际电工委员会IEC60270标准	符合国际电工委员会IEC60270标准
局放定位带宽	150kHz~45MHz自动调节	150kHz~45MHz自动调节
局放定位测量精度	电缆全长1 % (最小分辨率2m)	电缆全长1 % (最小分辨率2m)
介质损耗测量范围	0.1 %~10 %	0.1 %~10 %
局放实时采样率	100MHz	100MHz
局放采样存储深度	32MB（可记录300ms数据长度）	32MB（可记录300ms数据长度）
控制方式	无线控制	无线控制
局放校准模式	自动/手动	自动/手动
校准模式下时域脉冲反射定位接头功能	自动锁定接头位置	自动锁定接头位置

电缆耐压及振荡波局放测试系统功能 —— Features

● 基于阻尼振荡电压（DAC）的局放测试。
● 依据 IEC 60270 标准进行局放等级测量。
● 测试频率（有效性）接近于50Hz工频电压。
● 加压时间短，是无损的测试方法。
● 高精度数据采集模块进行测量和数据采集。
● 可同时检测介损值、电缆电容等参数。
● 控制系统采用笔记本电脑, WIN XP系统、无线通讯模块（WLAN ）。
● 带有接头自动校准模式。
● 自动调节系统参数来优化测试灵敏度。
● 应用数理统计方法分析定位局放点，并在线处理数据。
● 菜单引导式操作界面。
● 便携式设计，重量轻，易于操作和使用。
● 运输方便，现场布置简单。
